ХП - відцентрові хімічні занурювальні насоси.

ХРО - відцентрові хімічні насоси з підвищеним

        тиском на вході і з охолодженням.

ЦГ - відцентрові герметичні вибухозахищені

        насоси

АСВН - агрегат самоусмоктуючий вихровий

        одноступеневий горизонтальний.

АСЦД - агрегат самоусмоктуючий відцентрово-

        вихровий двохступеневий горизонтальний.

Додаткові букви А, К, Е, И, Л, Д, Т - характеризують виконання насоса за матеріалом проточної частини. Додаткові позначки С, СД, 2Г, Щ - характеризують виконання насоса за видом ущільнення валу. Букви а,б є ознакою обточеного робочого колеса.

1.3.26.8. Свердловинні відцентрові насоси.

Для підйому води із свердловин застосовують спеціальні артезіанські насоси. Їх головна відзнака - малі габарити в поперечному перерізі. Це необхідно для того, щоб насос можна було опускати в свердловину. Є два типи артезіанських насосних агрегатів: занурювальні і з трансмісійним валом.

Занурювальні насосні агрегати ЭЦВ. Сьогодні це найбільш поширений тип водяних насосів для свердловин. Такі насоси випускаються для свердловин діаметром 100 - 400 мм.

Свердловинна насосна установка (малюнок 45) складається із відцентро-вого насоса, занурю-вального електродви-гуна, електрокабеля, водопідіймального трубопроводу, обладнання оголовка свердловини і системи автоматичного управління.

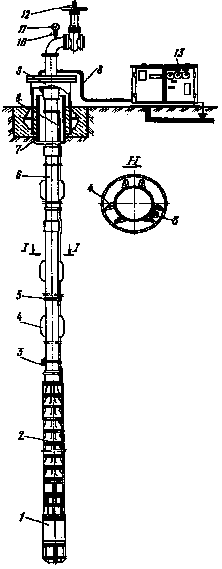

Малюнок 45.

Схема установки

насоса ЕЦВ.

1 - електродвигун;

2 - насос; 3 - датчик сухого ходу; 4 - цен-

труюча втулка; 5 - хомут для кріплення кабелю; 6 - вдопідйомна труба; 7 - обсадна тру-ба; 8 - електрокабель;  9 -оголовок свердло-вини; 10 трьохходовий кран; 11- манометр; 12 -засувка; 13 - шкаф системи управління та автоматики.
