3.29. Какой из двух методов более производительный?
3.30. Назовите основные мероприятия, обеспечивающие заданную точность работы зубчатого механизма?
3.31. Почему повышается точность, если при распределении передаточного отношения максимальное его значение отдать последней ступени?
3.32. Какой вариант для точности лучше: малые числа зубьев при большом модуле зацепления или наоборот?
3.33. Что дает применение в конструкции сдвоенных зубчатых колес (сателлитов)?
3.34. Почему применение сдвоенных колес снижает коэффициент полезного действия зубчатого механизма?
3.35. Почему применение планетарных схем, вместо рядовых, во многих случаях повышает точность работы зубчатого механизма?
3.36. Условие соседства.
3.37. Условие сборки.
3.38. Как определяются углы между зубьями?
3.39. Условие соосности.
3.40. Проиллюстрируйте применение основной теоремы зацепления на примере спроектированной эвольвентной зубчатой передачи (покажите сопряженные профили, контактную точку и ее геометрическое место в процессе взаимодействия профилей, полюсе зацепления, отрезки, отношение которых определяет передаточное отношение передачи).
3.41. Рассмотрите основные свойства эвольвентного профиля на примере спроектированного зубчатого колеса.
3.42. Покажите основные параметры зубчотого зацепления и расскажите, от каких факторов они зависят.
3.43. Как обеспечивается в станочном зацеплении образование зуба без подрезания?
3.44. Расскажите о линии зацепления в эвольвентном зацеплении и в станочном зацеплении. От каких величин зависит длина активной линии зацепления?
3.45. Что характеризует коэффициент перекрытия?
3.46. Что характеризует коэффициент давления в зубчатом зацеплении? Как он определяется? Покажите отрезки на чертеже, характеризующие кривизну профилей в контактной точке.
3.47. Расскажите о классификации сил, действующих на звенья механизма, о факторах, от которых зависят действующие силы.
3.48. Расскажите о влиянии массы и силы тяжести звеньев механизма на изменение угловой скорости входного звена.
3.49. Дайте анализ сил, действующих она входные и выходные звенья механизма.
3.50. Расскажите о влиянии массы и силы тяжести звеньев механизма на изменение угловой скорости выходного звена.
Лист 3.
|
|
|

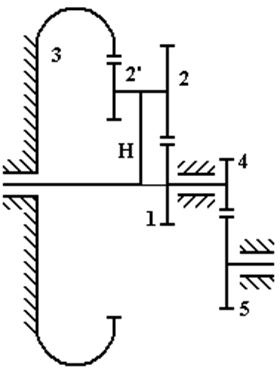

3. Проектирование планетарных передач и зубчатых передач.
Задачей синтеза планетарной передачи является определение числа зубьев и проверка их на условия соседства и сборки.
