Графики распределения модулей и аргументов токов в точках питания вдоль антенны (точки по вибраторам антенны). ДН в главных плоскостях.
Рис. П.2.2.1. Графики распределения модулей и аргументов токов в точках питания вдоль антенны (точки по вибраторам антенны). ДН в главных плоскостях (справа)
Вывод Zвх, КНД, КСВ. Ввод значения F0, соответствующего нижней граничной частоте, ввод текущей частоты – F (глобальная переменная).
.
Определение значения Fm, соответствующего верхней граничной частоте, расчёт длины антенны и вывод результата, вывод значения Fm.
Расчёт коэффициента fg перевода частоты в единицах F в мегагерцы. Ввод числа точек ЧХ (rr), расчёт дискретности ЧХ, расчёт текущих частот ЧХ.
Расчёт матрицы A для каждой точки ЧХ. Расчёт Zвх(f), КНД(f) и КСВ(f) для каждой точки ЧХ.
Выделение Re Zвх(f) и Im Zвх(f) в отдельные массивы, расчёт средних значений КНД и КСВ.
Расчёт и вывод оптимизированного значения kw

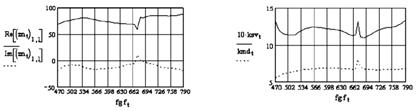

Вывод графиков ЧХ Re Zвх(f) и Im Zвх(f). Вывод графиков ЧХ 10·КСВ(f) и КНД(f).
Рис. П.2.2.2. Графики ЧХ Re Zвх(f), Im Zвх(f) и 10·КСВ(f), КНД(f)
Вывод средних значений КСВ, КНД и длины антенны.
Вывод максимального КСВ, минимального КНД и волнового сопротивления w0. Ввод величины поглощающего резистора rw и коэффициентов dl и kw (rw, Dl и kw – глобальные переменные).
Ввод диаметра труб фидерной линии dfid, диаметра вибраторов dvib, определение основных размеров антенны в единицах длины, определение уточнённого значения ha1.
На этом собственно программа расчётов закончена. Полученные результаты выводятся в следующем виде:
Результаты расчёта классической ЛПВА
В описании этой и последующих программ будут приводиться только функции необходимые для этих программ (которых не было в предыдущих программах) и отмечаться те функции, которые следует удалить.
Функции {2.1} – {2.8} и {2.10} не меняются, удаляется функция {2.9} вместо которой применяются функции {2.20} – {2.22}
