Существуют следующие принципиально отличающиеся схемы (рисунок 20).

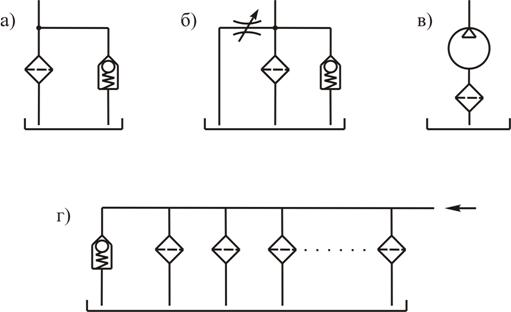

Рисунок 20 – Схемы установки фильтров: а) «фильтр – предохранительный клапан» с полным пропуском рабочей жидкости через фильтр; б) с неполным пропуском рабочей жидкости через фильтр; в) фильтр на всасывающем трубопроводе насоса. В этом случае рекомендуется располагать бак выше насоса, или обеспечивать принудительную подачу жидкости в насос; г) блок из нескольких фильтров. Применяется для снижения сопротивления (давления) в сливной магистрали

На практике встречаются также различные комбинации приведенных схем. Конструктивно фильтры могут применяться как отдельные элементы или быть встроенными в масляные баки. Предохранительные клапаны и дроссели наиболее часто встраиваются в корпуса фильтров, но могут применяться и отдельно.

После обоснования и выбора элементов, а также мест их установки (монтажа) они наносятся на черновик принципиальной схемы, на котором уже нанесены элементы двух других подсистем.

На монтажной схеме в тексте «Технических условий» указывается место установки фильтров и рекомендации по регулировке давления в сливной магистрали.

Баки. Эту часть проекта следует начать с изучения конструкций баков по литературным источникам. Затем выбрать место установки и выполнить эскиз бака. Эскиз выполняется с вынесенными размерными линиями, но без размеров.

Следующим шагом является расчет объема рабочей жидкости в системе. Расчет производится упрощенным методом. Методику расчета принимает сам студент, согласовав ее с преподавателем. Расчет должен быть произведен для двух значений объема: максимального – сумма объемов бесштоковых полостей, и, минимального – сумма объемов штоковых полостей. Свободный объем бака должен быть больше разницы объемов, учитывая температурное расширение масла (см. рисунок 21).

Рисунок 21 – Схема заполнения бака рабочей жидкостью

На рисунке 21:

Q – полный объем бака;

Q_р.б. – рабочий объем жидкости в баке;

;

∑Q_max – максимальный объем жидкости в системе;
