5.1. Структура и функции системы. Системные факторы и параметры

Поскольку метод ЦПН не является принципиально новым и существуют его аналоги, разработку КТС можно начать с конструкторского цикла, в котором выбираются (уточняются) характеристики конструктивных (технологических) единиц системы, производится оценка предполагаемых затрат, состав­ляется техническое задание на проектирование [27,28].

Центральным вопросом является производственный цикл разработки, когда осуществляется разработка технологии, изготовление (приобретение) необходимых оснастки, обору­дования, механизмов и организация производства.

В более конкретном аспекте следует рассматривать КТС как совокупность блоков (осуществляющих некоторые функ­циональные преобразования) и связей между ними (физических, технологических, информационных).

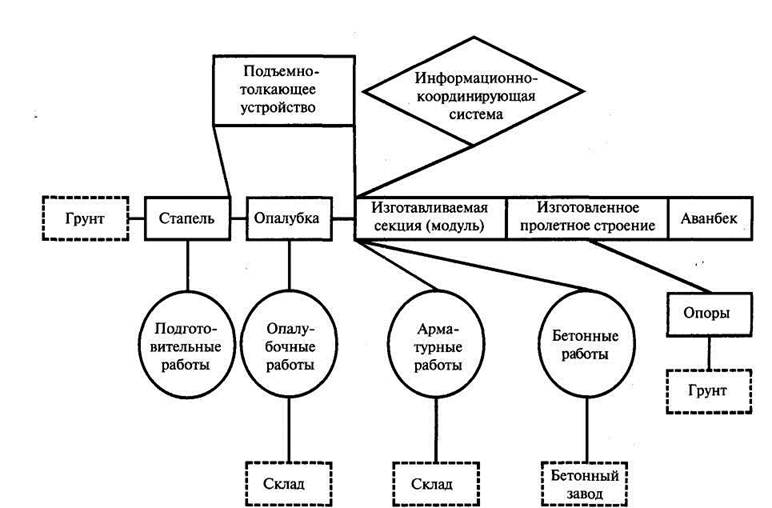

За блок, как структурную единицу системы, принимают функционально законченное и оформленное в виде отдельного целого устройство. Соответственно, блок может быть конст­рукционным, технологическим, логическим (координирующим, информационным). Принципиальная морфологическая схема конструктивно-технологической системы метода ЦПН пред­ставлена на рис. 26.

Системообразующим элементом системы является основ­ная конструкция (ОК), точнее конструкционный модуль пролетного строения, повторяющийся N раз, а системо-формирующими факторами — форма основной конструкции, ее цельность, конструктивные параметры, пространственное положение.

Краткое описание отдельных блоков.

Стапель — часть вспомогательной конструкции (ВК), на которую опирается опалубка, а сам он представляет опорную конструкцию на грунте (может быть свайное основание).

58

чо

ИНФОРМАВТОДОР ТЕЛ.(095) 747-9100, 747-9181, ТЕЛ./ФАКС (09S) 747-9113_______

Системозначимым свойством стапеля служит способность воспринимать нагрузку, а параметрами выступают прочность, жесткость, устойчивость.

Опалубка — часть вспомогательной конструкции, поддер­живающей конструкционный модуль ОК и опирающейся на стапель (включает домкраты для распалубливания).

Системозначимым свойством выступает способность обеспечить соответствующую конфигурацию поперечного сечения ОК, а параметрами служат технологичность, свойства поверхности, оборачиваемость, прочность, жесткость, устой­чивость. Опалубка выступает как системоформирующий элемент по отношению к стапелю.

Основная конструкция представлена в системе двумя частями: изготавливаемой секцией пролетного строения и уже изготовленной и выдвинутой в пролет (с пристыкованным аванбеком).

Выдвижение ОК в пролет осуществляется конструкционно-логическим блоком - подъемно-толкающим устройством. Включает накаточные устройства, домкраты, информационно-координирующую систему.

Системозначимым свойством служит способность осущест­вления подъемки и циклического продольного перемещения ОК, а параметрами служат характеристики домкратов, накаточных устройств, коэффициенты трения.

Подъемно-толкающее устройство конструктивно связано с ОК и стапелем (или грунтом).

В технологический блок «Подготовительные работы» условно отнесены все работы по организации и обустройству стройплощадки, а также возведение стапеля. Данный вид работ является разовым, связанным с конкретным мостовым соору­жением, и определяется конструкцией и предусмотренной технологией сооружения пролетных строений.

Технологический блок «Опалубочные работы» преду­сматривает комплекс монтажно-контрольных действий, которые,

60

ОБЗОРНАЯ ИНФОРМАЦИЯ 1/2002

как правило, регламентируются фирмой-изготовителем (естест­венно, не в противоречие общетехнологическим требованиям по данному виду работ).

Системоформирующими факторами для блока «Опалу­бочные работы» служат принятая технология возведения пролетных строений (для разовых работ) и временной цикл изготовления секции (модуля) ОК (для опалубочных работ внутри временного цикла).

Системозначимые свойства блока определяются его способностью выполнять весь комплекс опалубочных работ.

Технологический блок «Арматурные работы» осуществляет установку обычной арматуры, подачу и резку прядей, натяжение арматуры (пучков, прядей), изготовление (не всегда) и установку каналообразователей, для чего предполагается соответствующее оборудование, оснастка, механизмы.

Системоформирующим фактором для блока «Арматурные работы» является временной цикл изготовления секции (модуля) ОК.

Системозначимые свойства определяются способностью блока выполнять весь цикл арматурных работ.

Технологический блок «Бетонные работы» реализует укладку и вибрирование бетонной смеси, затирку и обработку бетонных поверхностей, инъецирование каналов, для чего в блок включены соответствующие машины, оборудование, оснастка.

Системоформирующим фактором для блока «Бетонные работы» служит временной цикл изготовления секции (модуля) ОК.

Системозначимые свойства блока определены его способ­ностью обеспечить полный цикл бетонных работ.

В вышеизложенном морфологическом описании опре­делены функции отдельных блоков, за исключением ОК, функции которой определяются системой более высокого уровня.

Содержательное построение блоков и их функциони­рование будут рассмотрены ниже. Здесь же, на уровне системы, отметим особенности функциональных связей между блоками.
