Замечание 1.13. Возможен вариант структурных схем, в которых в прямоугольниках указываются номера элементов, а их расшифровка выполняется вне схемы отдельным списком вне схемы.

Связи между элементами изображаются в виде стрелок. Такие стрелки в большинстве случаев являются однонаправленными. Может быть использованы различные системы условных обозначений стрелок, позволяющих учесть различные варианты связей.

Кроме того, на структурной схеме в виде стрелок указываются ее связи с внешней средой. При этом во внешней среде указываются объекты, с которыми система осуществляет взаимодействие.

Пример. Структурная схема радиоприемника прямого усиления.

Считается, что радиоприемник состоит из следующих компонентов: встроенной антенны (А), “электронной части” (состоящей из трех каскадов -  усилителя высокой частоты (УВЧ), детектора (Д), усилителя низкой частоты (УНЧ)), и также динамического громкоговорителя (ДГ). В состав УНЧ входят два компонента: предварительный усилитель (ПУ) и усилитель мощности (УМ). В УВЧ осуществляется настройка на определенную частоту (“Настройка”), а в ПУ – регулирование силы звука (“Громкость”).  Структурная  схема  системы приведена на рис. 1.4



Д

ПУ

УВЧ

УМ

ДГДГ

1111

         1               2                        3                      4                                         6                   7

   И           А                                                                    У                                        ДГ              Ч_Р



8                                                     9

                           Ч_Н                                                  Ч_Г

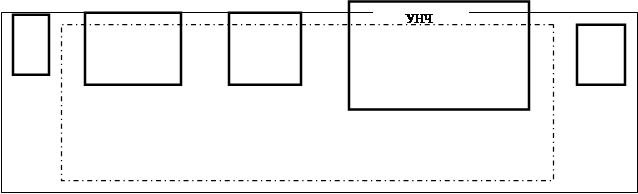

Рис. 1.4 – Структурная схема радиоприемника прямого усиления

Объекты внешней среды: И- источник радиосигнала, Ч_Р  - человек- радиослушатель, Ч_Н - человек, производящий настройку, Ч_Г  - человек, регулирующий громкость.

Связи: 1- радиосигнал, 2 - высокочастотный сигнал, принятый антенной, 3 -выделенный настройкой сигнал высокой частоты, 4- продетектированный (низкочастотный) сигнал, 5 -низкочастотный сигнал, усиленный ПУ, 6 - низкочастотный сигнал, усиленный УМ, 7 - звуковой сигнал (поток звуковой информации, поток звуковых колебаний), 8 -управляющее воздействие “Настройка”, 9 - управляющее воздействие – “Громкость”.

1.9. Цель и функция системы

Под целью системы следует понимать желаемое состояние выходов системы (или желаемое влияние системы на внешнюю среду).

Обычно предполагается, что в данный момент система не имеет желаемого состояния выходов и достигнет его только в будущем. ( Такая ситуация может рассматриваться как по отношению к существующим системам, так и по отношению к системам, которые еще не созданы).

Такое определение является вполне естественным для искусственных систем, создаваемых человеком для удовлетворения его различных потребностей. В этом случае цель порождается некоторым мыслящим субъектом, находящимся вне системы. В связи с этим такую цель системы принято называть субъективной  (т.е. целью некоторого субъекта).

Субъективные цели часто описываются в терминах функции системы. Функция системы определяет те действия, которые должна выполнять система для достижения поставленной перед ней цели.
