В зависимости от размеров площадки и длины шаб­лона светоуказателя расстояние от опорного пункта до шаблона должно быть в пределах 1 :20— 1 : 50 расстоя­ния от опорного пункта до оси моста. Это расстояние следует выбирать так, чтобы максимальное расстояние между экранами не превышало их двойной длины, а ми­нимальное соответствовало длине одного экрана.

Если засечки составляют с осью моста значительные по величине углы, шаблон устанавливается параллельно оси моста (точка А на рис. 7). Если опорный пункт рас­положен близко к оси моста, шаблон устанавливается под прямым углом к этой оси (точка Б на рис. 7).

При расположении шаблона параллельно оси моста расстояния между кромками экранов пропорциональны расстояниям между центрами опор моста. При располо­жении шаблона под углом к оси моста эти размеры опре­деляются расчетом или засечками теодолитом по про­ектным величинам разбивочпых углов.

Шаблон по высоте устанавливается сначала на глаз визированием с уровня фонаря на уровень средства, ко­торым фиксируется центр опоры (копер, направляющая рама и др.), при этом шаблон устанавливается так, чтобы нижняя часть экранов была по высоте на линии «фонарь — уровень глаза наблюдателя». Этим уровнем может быть, например, верх направляющей рамы плюс

~ 1 м. В этом уровне шаблон устанавливается в плане точно по теодолиту так, чтобы вертикальный штрих сет­ки нитей теодолита в заданном направлении на центр опоры проходил через вертикальную кромку гребня шаблона.

Для повышения точности число светоуказателей мо­жет быть больше двух.

При отсутствии инвентарных светоуказателей следует использовать фонари и шаблоны, изготовляемые на ме­сте. Устройство такого фонаря и шаблона показано на рис. 8 и 9.

Правильность установки светоуказателей проверяется следующим образом: на расстоянии 1000—1200 м по на­правлению на какую-либо опору выставляются две вехи: одна — по теодолиту, вторая — по светоуказателю. Сме­щение второй вехи не должно превышать допустимого отклонения (ст. 80). При большем смещении необходимо проверить установку и центрировку фонаря и положение шаблонов.

Положение экранов шаблонов необходимо периоди­чески контролировать по теодолиту, не допуская смеще­ния их вертикальных ребер более чем на 1 —1,5 мм.

На мостах в кривых, расположенных так, что можно производить измерение расстояний мерными при­борами и дальномерами (например, на виадуках), для определения центров опор разбивается теодолитный ход по многоугольнику (рис. 10, а), по общей стягивающей хорде (рис. 10,6) или по линии тангенсов (рис. 10, б). От теодолитного хода откладываются проектные углы и ординаты до центров опор.

Разбивка этими способами производится теодоли­тами. При промере ординат мерными приборами (лен­тами, проволокой) по горизонтальной плоскости предель­ное отклонение не должно превышать ±5 мм, длина ординат должна быть не больше двойной длины мерного прибора. При большей длине ординат могут применяться дальномеры.

Разбивка ординат должна быть произведена дважды (двумя различными способами, от разных исходных то­чек, разными исполнителями или в разное время одним исполнителем). При разбивке от стягивающей хорды она должна быть измерена в два раза точнее, чем указано в ст. 80.

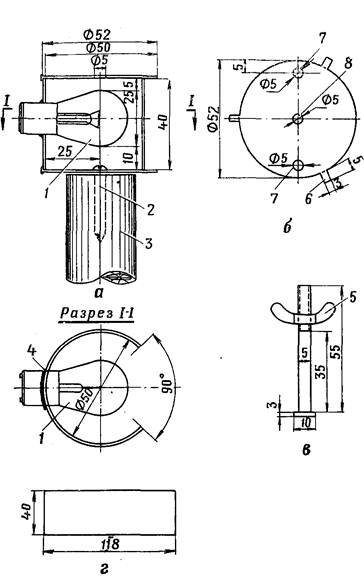

Рис. 8. Фонарь для разбивки центров опор при по­мощи неинвентарных световых указателей: о — фонарь, установленный на свайке; б — крышка фонаря (листовой   металл);   в — стягивающий  болт;   г — развертка корпуса фонаря (листовой металл); /—электрическая лам почка  12 в; 2 - шуруп диаметром 3,5 мм, длиной 50 мм-•* — свайка;   4 -шов припайки лампочки;   5 - барашковая гайка;   6 — лапки крышки  (отгибаются на 90°)-   7 —отвер­стия для стягивающих болтов; «-отверстие для шурупа

•

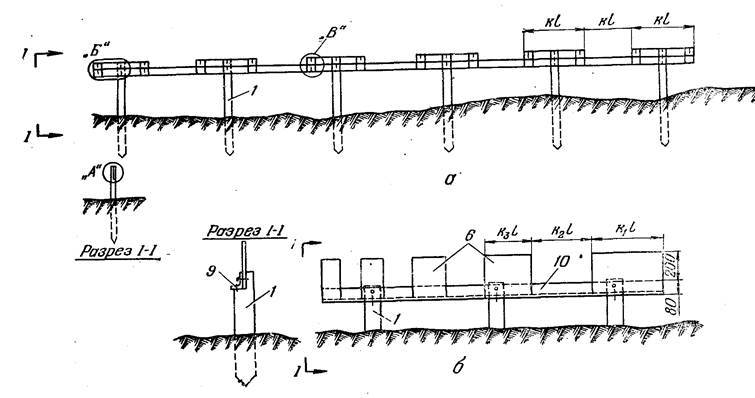

Рис. 9. Шаблон для разбивки центров опор при помощи неинвентарных световых указателей:

а — шаблон для установки параллельно оси моста; б — шаблон для'установки под углом к оси моста; в — де­тали шаблонов; / — столбик; 2—доска 15X5 см; 3—доска 20X5 см; 4 и 5 — пластинки из металлического ли­ста толщиной 1 мм для шаблона из досок; 6 — металлическая пластинка с заостренными вертикальными гра­нями, приваренная к уголку; 7 — гвоздь длиной 150 мм; 8 — шуруп длиной 30 и,ч; 9 — шуруп длиной 50 мы; 10 — уголок 90X90X8, // —стык досок; 12 — заостренный край листа

При невозможности непосредственных измерений раз­бивка центров опор моста на кривой ведется прямыми засечками от заранее запроектированных и обозначен­ных на местности опорных пунктов геодезической основы (рис. 11). При этом, если позволяют условия местности, в натуре определяются центры кривых оси моста, кото­рые также включаются в сеть и используются как пунк-

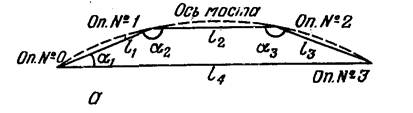

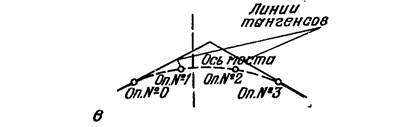

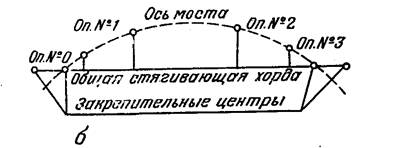

Рис. 10. Методы разбивки центров опор мо­стов на кривых непосредственными измере­ниями с прокладкой теодолитных ходов:

а — по многоугольнику;  б — по общей стягиваю­щей хорде; в — по линиям тангенсов

ты, из которых производятся засечки (рис. 11,6). Коли­чество засечек на центр каждой опоры должно быть не менее трех, а предельные отклонения — не более 100 мм для фундаментов опор, не более 50 мм — для надстроек и 20 мм — для пролетных строений.

При разбивке центров и осей опор моста на кривой принимаются:

кривая заданного по проекту радиуса — за продольную ось моста (ось пути);

направление   радиуса   кривой — за направление продольной оси опоры;

точка пересечения продольной оси опоры с осью моста (заданной кривой)—за центр опоры (условный);

касательная к кривой в точке центра опоры — за направление поперечной оси опоры.

Исходными данными для разбивки центров и осей

опор являются:

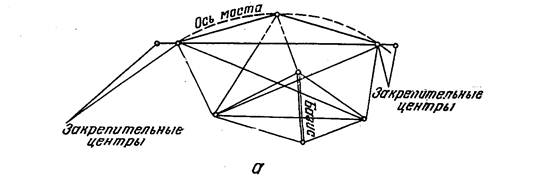

Рис. 11. Методы разбивки центров опор мостов на кривых

прямыми засечками;

а — с произвольным расположением базиса; б — с расположением ба­зиса по стягивающей хорде и фиксированном центре кривой оси моста

все элементы заданной кривой;

расстояния между центрами опор (условными);

пакетаж начала и конца моста;

наибольшие ординаты кривой от оси каждого пролетного строения.

ДЕТАЛЬНАЯ РАЗБИВКА ЭЛЕМЕНТОВ СООРУЖЕНИЯ В ПЛАНЕ
