При отсутствии благоприятных условий для измерения расстояний мерными приборами и дальномерами центры опор разбиваются прямыми засечками с опорных пунктов геодезической основы, заранее запроектированных и обозначенных на местности.
При проектировании геодезической основы, обеспечивающей надежную и быструю разбивку центров прямыми засечками, следует руководствоваться требованиями и указаниями, изложенными в приложении 13.
При разбивке центров опор способом прямых засечек теодолитами над двумя наиболее удобными для работы опорными пунктами Л и Б, из которых согласно схеме разбивки должно быть определено направление засечек (рис. 5), устанавливаются теодолиты, точность измерения углов которыми определяется расстоянием между пунктами установки теодолита и центром опоры и допустимыми ошибками измерения (см. приложение 13).
Затем ориентируют визирную ось трубы каждого теодолита по направлению соответствующего базиса засечки и откладывают тремя — пятью приемами проектные величины углов засечек (разбивочных углов) апр и рпр. Закрепив визирную ось трубы теодолита под этим углом, устанавливают на противоположном берегу по направлению луча визирования створные знаки в виде деревянных столбов диаметром 15—16 см, вкапываемых в землю. Линию визирования закрепляют на столбах гвоздями.
Плавсистемы, якоря-присосы, вспомогательные опоры и другие подобные конструкции, устанавливаемые на воде прямыми засечками, оборудуются вешками. Сначала эти конструкции наводятся с точностью 3—4 м, ориентируясь по буйкам, расположенным на параллельном створе, или по вехам, размещенным в заданных створах, а затем устанавливаются в проектное положение с требуемой точностью прямыми засечками теодолитами, установленными над опорными пунктами. Для надежности сигнализации между опорными пунктами и устанавливаемой на воде конструкцией организуется радиосвязь.
Рис. 5. Схема разбивки центров опор способом прямых засечек:
А и /> — опорные пункты геодезические основы; /, 2,
1 » ^ > 3', 1", 2", 3" — створные знаки; on. I, on. 2,
оп. 3 — центры опор моста
При отложении разбивочных углов следует обращать особое внимание на точность центрирования инструмента и визирования. Для уменьшения ошибки визирования следует наводить трубу не на створный знак, а на визирную метку, установленную точно по центру знака. При установке теодолита на вышке над опорным пунктом следует переносить этот пункт на столик инструмента на вышке перед каждым наблюдением. При отложении разбивочных углов должны учитываться поправки на центрировку и редукцию.
В течение всего времени производства засечек теодолиты с опорных пунктов не снимаются.
Если позволяют условия местности, створные знаки следует устанавливать только на берегу, противоположном положению пункта установки инструмента. Если знаки располагаются на том же берегу, где устанавливается инструмент, которым производятся засечки, то откладываются разбивочные углы а'=180 — а и р'=180 — р.
При разбивке центров опор способом прямых засечек теодолитами могут быть использованы «Таблицы для определения центров опор мостов пролетами 23,04 и 33,60 м (способ засечек)», разработанные ЦНИИСМин-трансстроя (М—1965г.).
При наличии заранее созданных опорных пунктов геодезической основы прямые засечки могут производиться при помощи световых указателей (засечек) как в темное время суток, так и днем. Точность засечек с использованием светоуказателей порядка 10—20 см при ширине реки 500—1000 м. Поэтому они наиболее пригодны для установки в проектное положение плавсредств для забивки свай и вообще для устройства фундаментов опор. Особенно эффективны светоуказатели для быстрой самоустановки копров, совмещенных с направляющими рамами (например, копров ПКК) независимо от других опор.
Световой указатель (рис. 6) состоит из фонаря и шаблона (рейки), установленного со стороны моста на пути световых лучей. Нить лампочки фонаря, вертикальный край непрозрачного экрана шаблона и центр опоры должны находиться на одной прямой (рис. 7). Кромки экранов устанавливаются по теодолиту.
Фонарь с электрической лампочкой с прямолинейной светящейся нитью, располагаемой строго в центре фонаря, устанавливается на опорном пункте под теодолитом и строго центрируется над точкой, для чего служит нижнее отверстие в фонаре. Верхнее отверстие служит для центрирования теодолита. Соответствующей установкой указателей и шаблонов можно точно и одновременно фиксировать положение центров нескольких опор в любое время суток.
Места центров опор определяются наблюдателем, находящимся на средстве, которым фиксируется центр опоры (копре, направляющей раме, каркасе), путем отыскания створов засечек на этот центр, для чего наблюдатель многократно пересекает глазом границу тени, создаваемой кромкой непрозрачного экрана. Искомый створ на центр опоры определяется по видимому
Рис. 6. Световой указатель (инвентарный):
9 — фонарь: б — шаблон

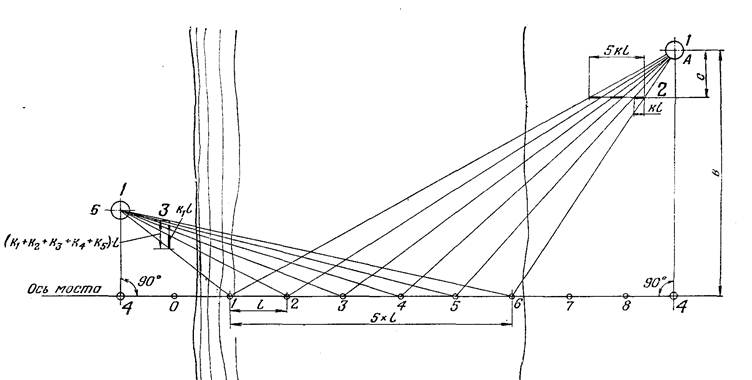

Рис. 7. Схема разбивки центров опор при помощи световых указателей:
/ — фонари (светоуказатели), установленные в пунктах Л и £ геодезической основы; 2 — шаблон, установленный параллельно оси моста; 3 — шаблон, установленный перпендикулярно оси моста; 4 — исходные пункты
появлению или прекращению свечения нити лампы фонаря, соответствующему переходу глаза наблюдателя из тени в освещенную часть пространства или наоборот.
Необходимая точность засечек достигается точным изготовлением и установкой прорезей шаблона, масштабом шаблона.
Наибольшая четкость показаний зависит от яркости источника света и времени суток. В темное время суток яркость свечения лампы необходимо уменьшать, так как точное определение границы неосвещенной части пространства затрудняется из-за явления дифракции.
Горизонтальные размеры между вертикальными кромками непрозрачных экранов шаблона в определенном масштабе строго соответствуют расстояниям между центрами опор. Высота экранов должна обеспечивать возможность визирования ,в пределах от уровня срезки свай до уровня верха опор.
