Вопрос 2. Расчет потребности личного состава, машин и механизмов.
Проекты восстановления разрушенных объектов разрабатываются по данным технической разведки с максимальным использованием имеющихся заблаговременных проектных соображений. Проекты должны содержать обоснование способов восстановления мостового перехода, основные параметры конструктивно-технологического решения.
Проект восстановления внеклассного, большого или сложного среднего моста включает: схему моста; рабочие чертежи нетиповых конструкций и технологические карты на их изготовление или сооружение; календарный график мостовых восстановительных работ; план мостового перехода (ситуационный план района ведения восстановительных работ); план, продольный профиль трассы дальнего обхода с ведомостью средних и малых искусственных сооружений и укрупненный график его строительства; таблицу основных показателей; пояснительную записку.
Схема моста включает: фасад моста, характерные поперечные разрезы, планы свайных (или других) фундаментов и опор в масштабе 1:200 – 1:500. На схеме должны быть указаны основные размеры моста и высотные отметки, уровни воды и проезда. Здесь же приводятся геологический разрез по оси мостового перехода, таблица с данными по опорам и пролетным строениям и ссылки на типовые решения или чертежи нетиповых конструкций, а также таблицы основных объемов работ и потребности строительных материалов и конструкций.
Рабочие чертежи нетиповых конструкций вычерчиваются в масштабе 1:20 – 1:50 и оформляются в соответствии с ЕСКД.

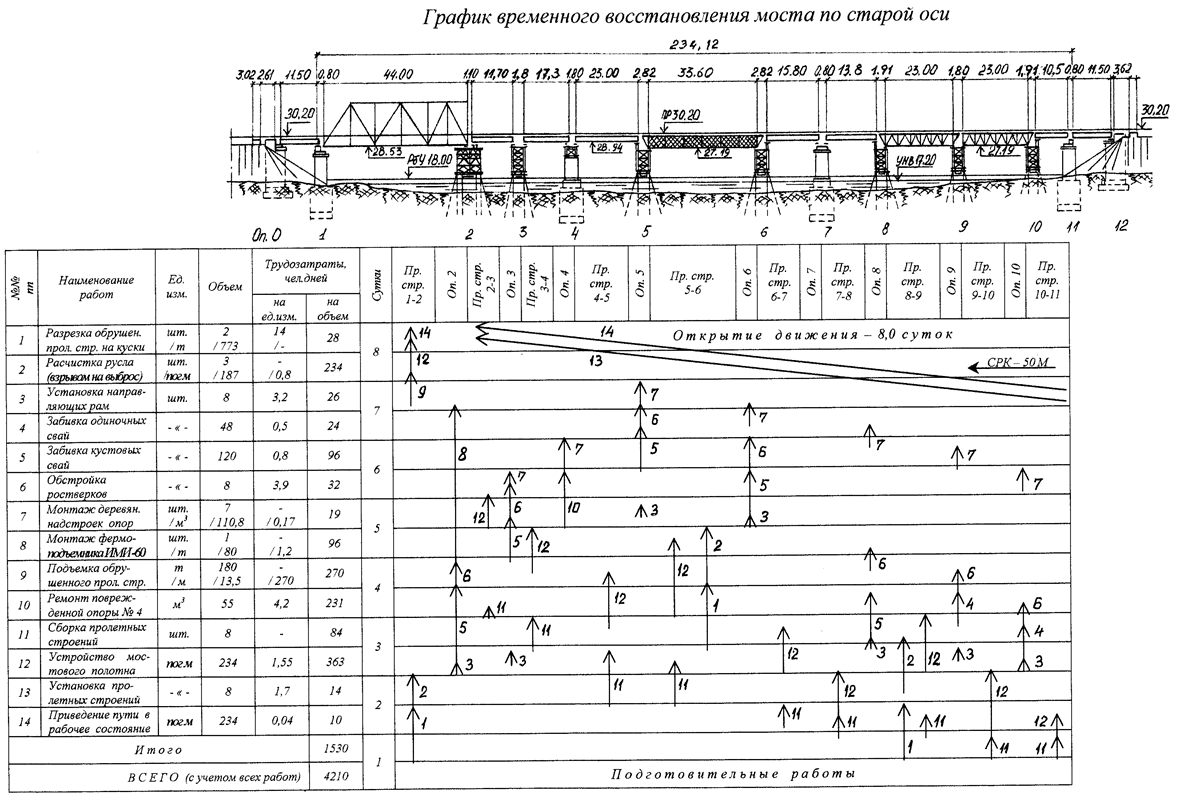

Календарный график восстановления моста составляется для работ, выполняемых на оси моста, с учетом возможностей мостовых частей, которым будет поручено ведение восстановительных работ. График включает перечень и объемы работ по опорам и пролетным строениям, их трудоемкость, составы команд, исполнителей (мостовые части, подразделения), ведущие машины, календарь. График разрабатывается обычно в линейной или площадной формах, а при большом количестве восстановительных частей и подразделений может разрабатываться и в сетевой форме. На основе календарного графика разрабатываются графики потребности ведущих специалистов, машин и механизмов. К графику прилагаются перечень, объемы и трудоемкость работ, выполняемых на строительной базе, а также плановые показатели восстановления моста.
План мостового перехода (ситуационный план района ведения восстановительных работ) разрабатывается на карте в масштабе 1:25000 - 1:50000 или на планшете топографической или глазомерной съемки в масштабе 1:5000 - 1:10000 на основе данных технической разведки и рекогносцировки местности. На плане указывают расположение разрушенного и вновь строящегося мостов (с подходами), расположение в районе восстановления железных и автомобильных дорог, станций и др. раздельных пунктов, промышленных предприятий, предприятий материально-технический базы и складов строительных материалов, лесных массивов и других объектов, возможности которых могут быть использованы в интересах восстановления. На плане указываются также плотины гидротехнических сооружений, атомные электростанции или другие объекты с атомными реакторами, разрушение которых может существенно осложнить восстановление моста.
В состав проекта восстановления большого моста на дальнем обходе, кроме того, включаются план и продольный профиль трассы обхода с вновь строящимся мостовым переходом, а также укрупненный график строительства обхода, увязанный по срокам со строительством моста, и таблицу основных показателей сооружения обхода. План трассы обхода составляется в масштабе 1:500 - 1:2000 с указанием реперов и закрепительных пунктов, а также пунктов для определения осей моста и его частей в ходе работ. Трасса обхода отражается и на ситуационном плане. Продольный профиль трассы обхода составляется в масштабе 1:5000 для горизонтальных и 1:500 для вертикальных размеров с характерными поперечными сечениями подходов в масштабе 1.200, с ведомостью объемов земляных работ, и ведомостью средних и малых искусственных сооружений.
Проекты восстановления средних мостов, за исключением особо сложных, разрабатываются в сокращенном объеме, определяемом степенью применимости типовых решений. Проект такого моста состоит из схемы моста со всеми необходимыми размерами и отметками, характеристикой грунтов по оси моста, таблицей с данными по опорам и пролетным строениям и ссылками на типовые решения, таблицы потребности материалов, конструкций и техники, графика выполнения восстановительных работ.
По малым мостам и трубам составляются схемы восстановления, привязанные к типовым проектам, с данными о потребности в конструкциях, материалах, механизмах и транспортных средствах, сроках окончания работ и общими указаниями по производству работ.
Проект наводки наплавного моста дополнительно содержит схему мостового перехода с конструктивными решениями переходных частей, выводного пролета, подъемных опор, продольного и поперечного закрепления моста.
Проект организации паромной переправы должен включать: план перехода с отражением организации паромной переправы (мест размещения причалов, путей движения паромов, ограждений, путевого развития и порядка подачи подвижного состава на паромы), конструктивные решения и графики работ по обстройке паромов и причальных сооружений, а также работы каждой пары причалов и паромной переправы в целом, продольные профили подходов к причальным сооружениям с расчетом объемов земляных и путевых работ, графики их выполнения и др. элементы. При недостатке времени проект паромной переправы может разрабатываться по этапам ввода в эксплуатацию пар причалов.
В пояснительной записке приводятся обоснования: вида и способа восстановления моста; принятых конструктивных и технологических решений; рационального варианта восстановления (строительства) моста.
