Подготовка строительства склада ГСМ под обеспечение производственной программы разреза «Кокуйский», установленной техническим заданием в объеме добычи и отгрузки каменного угля за период навигации 300 тыс. т/год, страница 13

4.2 Расходный склад дизельного топлива

Расходный склад предназначен для приема, хранения дизельного топлива и бесперебойного обеспечения им техники. Как указывалось выше, годовое потребление дизельного топлива составляет 1050 тн/год.

Дизельное топливо соответствует требованиям ГОСТ 305 – 82. [9]

В зависимости от условий применения устанавливаются три марки дизельного топлива: Л (летнее) – рекомендуемое для эксплуатации при температуре окружающего воздуха 0 ⁰С и выше; З (зимнее) – рекомендуемое для эксплуатации при температуре окружающего воздуха минус 20 ⁰С и выше (температура застывания топлива не выше минус 35 ⁰С) и минус 30 ⁰С и выше (температура застывания топлива не выше минус 45 ⁰С); А (арктическое) – рекомендуемое для эксплуатации при температуре окружающего воздуха минус 50 ⁰С и выше.

По физико-химическим показателям топливо должно соответствовать требованиям и нормам, указанным в таблице ПРИЛОЖЕНИЕ Б.

Дизельное топливо представляет собой легковоспламеняющуюся жидкость.

Концентрационный предел распространения пламени – 2 – 3% об. Температура самовоспламенения топлива марки Л – 300, марки З – 310 ⁰С.

Температурные пределы воспламенения для марок:

Л – нижний 69 ⁰С, верхний 119 ⁰С;

З –     -//-      62 ⁰С,    -//-       105 ⁰С;

А –     -//-     57 ⁰С,    -//-       100 ⁰С.

Предельно допустимая концентрация паров топлива в воздухе рабочей зоны 300 мг/м³. Дизельное топливо относится к малотоксичным веществам 4-го класса опасности.тТопливо раздражает слизистую оболочку и кожу человека. Гарантийный срок хранения топлива 5 лет со дня изготовления.

   4.3  Расчет вместимости склада дизельного топлива

Запас дизельного топлива на складе согласно п.4.1.1 ВНТП 5 – 95 [19]:

                                             ,                                         (4.3.1)

где     V^Т – текущий запас нефтепродукта на складе;

V^СТ – страховой запас нефтепродукта на складе.

Как указывалось выше, завоз дизельного топлива осуществляется  в июне – 430 т и в сентябре – 430 т.

м³, где     430 – завоз дизельного топлива, т;

110 – расход дизельного топлива в летние месяцы, т;

0,85 – плотность дизельного топлива, т/м³;

0,5 или 50% - норма страхового запаса от месячной потребности  согласно п.4.1.5 ВНТП5-95 [19].

Объем резервного парка – Z:

                                                (4.3.2)

где     к – коэффициент использования емкости резервуаров.

м³,

Количество резервуаров – S:

                                                     (4.3.3)

где        – объем резервуара, м³.

шт,

Проектом принимается 10 резервуаров V = 75 м³, из них один резервуар запасной.

Резервуар имеет разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение на опасных производственных объектах для хранения нефти и нефтепродуктов № РРС 00-23488.

4.4  Расчет резервуара горизонтального стального

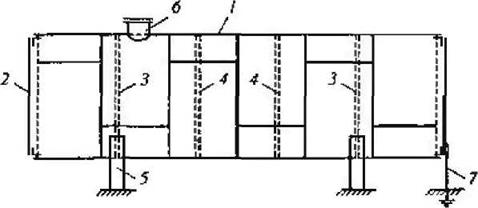

Горизонтальный резервуар состоит из корпуса (стенки), двух днищ, опорных диафрагм, промежуточных колец жесткости, опор (рис.1).

Рисунок- 1. Горизонтальный резервуар с плоскими днищами:

1 - стенка; 2 - днище; 3 - опорная диафрагма 4— промежуточное колыго жесткости; 5 —опора; 6 - лаз; 7 - заземление

Стенка резервуара выполняется из нескольких листовых обечаек. Каждая обечайка изготавливается из листовой или рулонной стали. Ширину листов принимают в пределах 1500...2000 мм. Листы и обечайки соединяются между собой сварными стыковыми швами, за исключением монтажных стыков, которые могут свариваться внахлестку.

Для повышения жесткости стенки ее укрепляют опорными и промежуточными кольцами жесткости. Опорные кольца жесткости имеют дополнительную, чаше всегс треугольную диафрагму.

Надземные резервуары опираются на две седло видные опоры, расположенные на расстоянии 0,586 1_Р друг от друга, или на две опоры стоечного типа. Угол охвата седловидной опоры изменяется от 60 до 120°. Корпус резервуара оборудуется штуцерами для загрузки, забора и вентиляции, горловиной с лазом и крышкой для осмотра, очистки и ремонта резервуара, а яякже наружной лестницей и заземлением. [3]

4.4.1 Напряженное состояние стенки и днища горизонтальных резервуаров
