Рис. 9. Состав бортовой аппаратуры И1 и И2 для моделирования в СИМ ДБВ1х1-Т.

Изменение параметров каждого блок на этой схеме происходит путем двойного щелчка левой кнопки мышки по этому блоку. Изменению параметров подается лишь блоки самолета (И1 и И2), их ракет (Р1(И2) и Р1(И1)) и их станций активных помех (САП(И1), САП(И2)).

На рис. 10. представлен вид диалогового окна настройки параметров самолета:

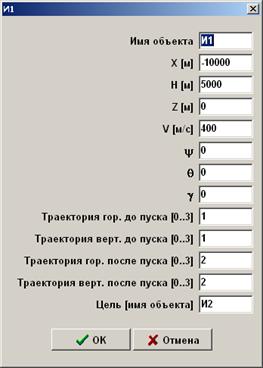

Рис. 10. Настройка параметров самолета (в данном случае – истребителя И1).

X [м]

Декартовые координаты самолета

H [м]

Декартовые координаты самолета

Z [м]

Декартовые координаты самолета

V [м/с]

Модуль скорости самолета

Угол курса самолета в градусах (положительный отсчет – по часовой стрелке)

Угол тангажа самолета в градусах

Угол крена самолета в градусах

Траектория гор. до пуска [0…3]

Горизонтальная составляющая маневра самолета до пуска своей ракеты

Траектория верт. до пуска [0…3]

Вертикальная составляющая маневра самолета до пуска своей ракеты

Траектория гор. после пуска [0…3]

Горизонтальная составляющая маневра самолета после пуска своей ракеты

Траектория верт. после пуска [0…3]

Вертикальная составляющая маневра самолета после пуска своей ракеты

Коды горизонтальных и вертикальных компонент маневров самолета:

·  0 – полет с постоянным курсом или тангажом (соответственно для горизонтальной и вертикальной компоненты маневра самолета);

·  1 – кривая атаки;

·  2 – маневр «тактический отворот» (ТО);

·  3 – маневр «гарантированный отворот» (ГО).

Настройка параметров ракеты показана на рис. 11.:

Рис. 11. Настройка параметров ракеты истребителя И1.

Имя объекта

Тип ракеты [0…3]

Кодированный тип ракет класса «в-в». Целые числа от 0 до 3

Полигонная эффективность [0…1]

Полигонная вероятность поражения цели ракетой. Вещественное число из диапазона от 0 до 1

Дальность захвата ГСН [м]

Дальность до цели, на которой ракета считается автономно наводящимся на цель объектом

Пуск из ППС[0]/ЗПС[1]

Признак пуска ракеты Р1(И1) из передней полусферы (ППС) или из задней полусферы (ЗПС) по самолету-цели. Задавать число 0 для ППС или 1 для ЗПС. При старте ракеты из ЗПС ее начальная скорость принята равной 5 м/с
