Общая характеристика пакета программ «Надежность», страница 9

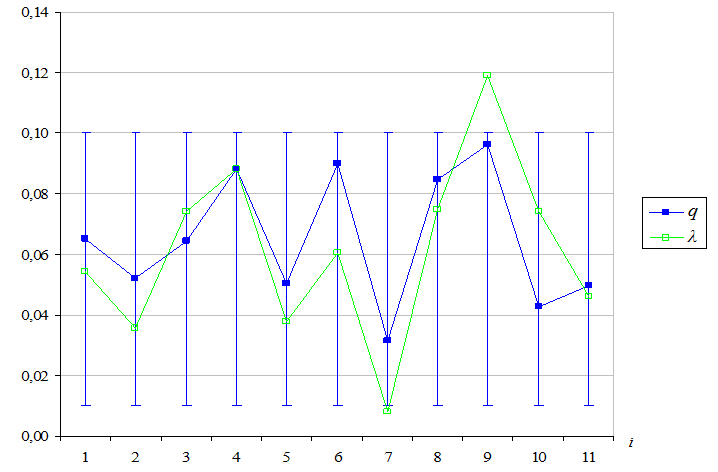

Рис. 3. 4. Траектория процесса отработки АО (тип 1).

Таблица 3.2. Данные моделирования траекторий отработки тип 2.

i	m	Σm	n	Σn	k	Σk	q	λ	q_min	q_max
1	12	12	17	17	1	1	0,6143	0,7059	0,5000	0,8000
2	78	90	286	303	1	2	0,3145	0,2727	0,1839	0,3595
3	18	108	281	584	1	3	0,0783	0,0641	0,0677	0,1615
4	2	110	155	739	1	4	0,0354	0,0129	0,0249	0,0726
5	1	111	15	754	1	5	0,0237	0,0667	0,0092	0,0326
6	1	112	149	903	1	6	0,0035	0,0067	0,0034	0,0147
7	0	112	41	944	1	7	0,0033	0,0000	0,0012	0,0066
8	0	112	59	1003	1	8	0,0017	0,0000	0,0005	0,0030
9	0	112	12	1015	1	9	0,0012	0,0000	0,0002	0,0013
10	0	112	482	1497	1	10	0,0002	0,0000	0,0001	0,0006
11	1	113	503	2000	0	10	0,0001	0,0020	0,0000	0,0003

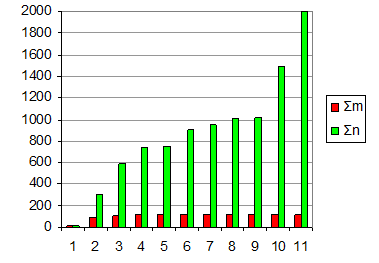

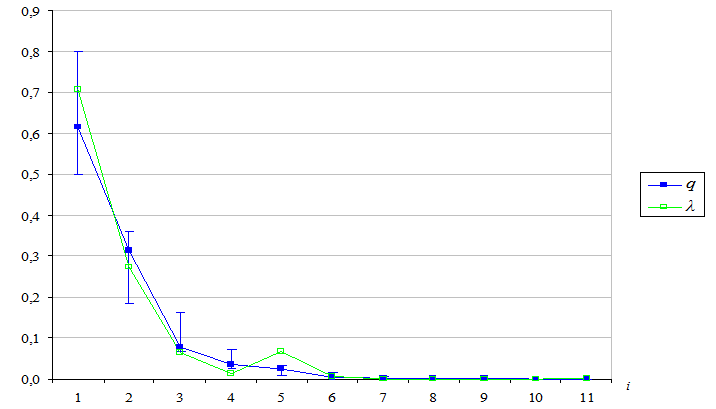

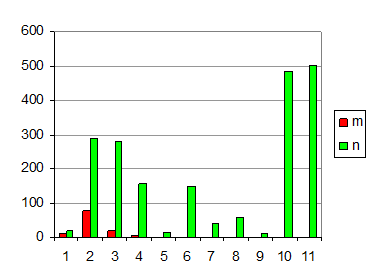

Рис. 3.5 Траектория процесса отработки АО (тип 2).

Таблица 3.3. Данные моделирования траекторий отработки тип 3.

i	m	Σm	n	Σn	k	Σk	q	λ	q_min	q_max
1	97	97	387	387	1	1	0,2489	0,2506	0,3000	0,2000
2	3	100	43	430	1	2	0,1242	0,0698	0,1420	0,0904
3	1	101	16	446	1	3	0,0648	0,0625	0,0870	0,0524
4	2	103	113	559	1	4	0,0409	0,0177	0,0480	0,0256
5	1	104	37	596	1	5	0,0236	0,0270	0,0250	0,0100
6	3	107	319	915	1	6	0,0108	0,0094	0,0180	0,0056
7	1	108	63	978	1	7	0,0169	0,0159	0,0270	0,0124
8	3	111	31	1009	1	8	0,0319	0,0968	0,0520	0,0304
9	7	118	86	1095	1	9	0,0758	0,0814	0,0930	0,0596
10	52	170	375	1470	1	10	0,1249	0,1387	0,1500	0,1000
11	75	245	530	2000	0	10	0,1669	0,1415	0,2230	0,1516

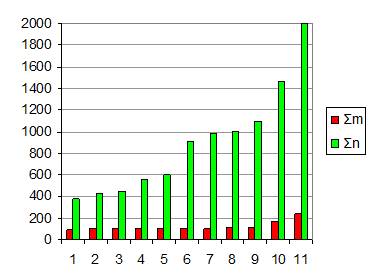

Рис. 3.6. Траектория процесса отработки АО (тип 3)

Таблица 3.4. Данные моделирования траекторий отработки тип 4.

1 2 3 4 5 6 7 8 9 10
