Инструкция по эксплуатации системы технического водоснабжения ТЭЦ-3

ЗФ ОАО ГМК «Норильский никель»

ПО «Норильскэнерго»

ТЭЦ-3

УТВЕРЖДАЮ:

Главный инженер ТЭЦ-3

_________В.М. Ломенко

"_____"__________2004г

ИНСТРУКЦИЯ

по эксплуатации системы

технического водоснабжения ТЭЦ-3.

И–388–50–07–04

г. Норильск

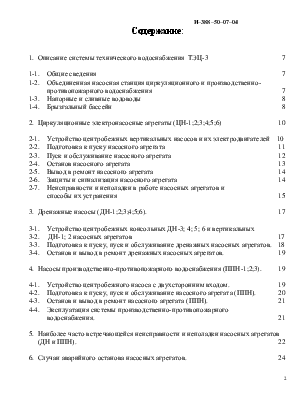

Содержание:

1.  Описание системы технического водоснабжения  ТЭЦ-3                                     7

1-1.  Общие сведения                                                                                                       7

1-2.  Объединенная насосная станция циркуляционного и производственнопротивопожарного водоснабжения                                                                        7

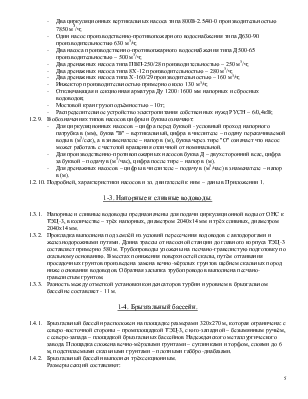

1-3.  Напорные и сливные водоводы                                                                               8

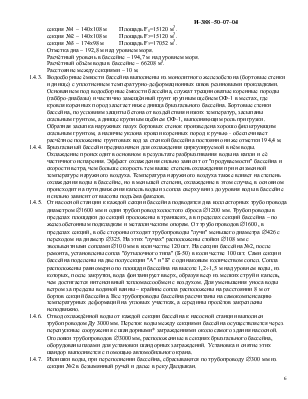

1-4.  Брызгальный бассейн                                                                                               8

2.  Циркуляционные электронасосные агрегаты (ЦН-1;2;3;4;5;6)                            10

2-1.  Устройство центробежных вертикальных насосов и их электродвигателей    10

2-2.  Подготовка к пуску насосного агрегата                                                                11

2-3.  Пуск и обслуживание насосного агрегата                                                            12

2-4.  Останов насосного агрегата                                                                                   13

2-5.  Вывод в ремонт насосного агрегата                                                                      14

2-6.  Защиты и сигнализация насосного агрегата                                                          14

2-7.  Неисправности и неполадки в работе насосных агрегатов и способы их устранения                                                                                          15

3.  Дренажные насосы (ДН-1;2;3;4;5;6).                                                                    17

3-1.  Устройство центробежных консольных ДН-3; 4; 5; 6 и вертикальных

3-2.   ДН-1; 2 насосных агрегатов                                                                                 17

3-3.  Подготовка к пуску, пуск и обслуживание дренажных насосных агрегатов.   18

3-4.  Останов и вывод в ремонт дренажных насосных агрегатов.                               19

4.  Насосы производственно-противопожарного водоснабжения (ППН-1;2;3).             19

4-1.  Устройство центробежного насоса с двухсторонним входом.                           19

4-2.  Подготовка к пуску, пуск и обслуживание насосного агрегата (ППН).                  20

4-3.  Останов и вывод в ремонт насосного агрегата (ППН).                                        21

4-4.  Эксплуатация системы производственно-противопожарного водоснабжения.                                                                                                      21

5.  Наиболее часто встречающейся неисправности и неполадки насосных агрегатов  (ДН и ППН).                                                                                                             22

6.  Случаи аварийного останова насосных агрегатов.                                               24

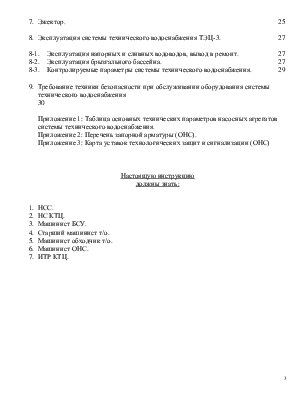

7.  Эжектор.                                                                                                                 25

8.  Эксплуатация системы технического водоснабжения ТЭЦ-3.                            27

8-1.  Эксплуатация напорных и сливных водоводов, вывод в ремонт.                       27

8-2.  Эксплуатация брызгального бассейна.                                                                 27

8-3.  Контролируемые параметры системы технического водоснабжения.                  29

9.  Требование техники безопасности при обслуживании оборудования системы технического водоснабжения                                                                                     30

Приложение 1: Таблица основных технических параметров насосных агрегатов системы технического водоснабжения.

Приложение 2: Перечень запорной арматуры (ОНС).

Приложение 3: Карта уставок технологических защит и сигнализации (ОНС)

Настоящую инструкцию

должны знать:

1.  НСС.

2.  НС КТЦ.

3.  Машинист БСУ.

4.  Старший машинист т/о.

5.  Машинист обходчик т/о.

6.  Машинист ОНС.

7.  ИТР КТЦ.

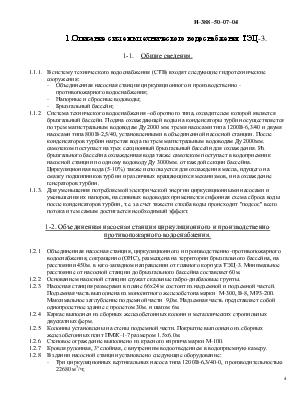

1.Описание системы технического водоснабжения ТЭЦ-3.

1-1.  Общие сведения.

1.1.1.  В систему технического водоснабжения (СТВ) входят следующие гидротехнические сооружения:

-  Объединенная насосная станция циркуляционного и производственно - противопожарного водоснабжения;

-  Напорные и сбросные водоводы;

-  Брызгальный бассейн;

1.1.2  Система технического водоснабжения –оборотного типа, охладителем которой является брызгальный бассейн. Подача охлаждающей воды на конденсаторы турбин осуществляется по трем магистральным водоводам Ду 2000 мм. тремя насосами типа 1200В-6,3/40 и двумя насосами типа 800В-2,5/40, установленными в объединенной насосной станции. После конденсаторов турбин нагретая вода по трем магистральным водоводам Ду 2000мм. самотеком поступает на трех секционный брызгальный бассейн для охлаждения. Из брызгального бассейна охлажденная вода также самотеком поступает в водоприемник насосной станции по одному водоводу Ду 3000мм. от каждой секции бассейна. Циркуляционная вода (5-10%) также используется для охлаждения масла, идущего на смазку подшипников турбин и различных вращающихся механизмов, и на охлаждение генераторов турбин.
