Министерство общего и профессионального образования

Российской Федерации

Новосибирский государственный технический университет

Кафедра прикладной механики

Пояснительная записка

К курсовому проекту по теории машин и механизмов

на тему: Анализ и синтез гидропульсационной машины

                                 Выполнил: Платонов А.Н.

Специальность (направление)   1201, технология машиностроения

Обозначение проекта    КП-2068956-40-15-01

Группа                   ТМ-92

Руководитель проекта                  Смелягин А.И.

Проект защищен                 Оценка

Члены комиссии

Новосибирск

2001



1 Структурный анализ механизма кислородного двухцилиндрового компрессора





1.1 Структурная схема компрессора

Рисунок 1.1 - Структурная схема компрессора.

      1.2 Aнализ кинематических пар механизма

Таблица 1 - Классификация кинематических пар

Номер звеньев, образующих пару

Условное обозначение

Название

Подвижность

Высшая/ Низшая

Замыкание

Открытая/ Закрытая

0-1

O

Враща­тель­ная

1

Н

Г

З

1-2

A

Враща­тель­ная

1

Н

Г

З

2-3

B

Враща­тель­ная

1

Н

Г

З

3-0

C

Враща­тель­ная

1

Н

Г

З

3-4

D

Враща­тель­ная

1

Н

Г

З

4-5

Враща­тель­ная

1

Н

Г

З


5-0

Поступа­тельная

1

Н

Г

З

Исследуемый механизм состоит только из одноподвижных кинематических пар (Р1=7, Р2=7 ) ,

Где Р- общее число кинематических пар в механизме.


1.3 Классификация звеньев механизма

Таблица 2 - Классификация звеньев механизма

Механизм имеет:

четыре (п2= 4) двухвершинных (t= 2) звена 1,2,4,5;

Номер звена

Условное обозначение

Название

Движение

Число вершин (t)

0

Стойка

Отсутствует

-

1

Кривошип

Вращательное

2

2

Шатун

Сложное

2

3

Коромысло

Качательное

3

4

Шатун

Сложное

2

5

Ползун

Поступатель­ное

2

одно (п3= 1) трёхвершинное (t= 3) звено 3, которое является базовым

пять (п= 5) подвижных звеньев.


1.4 Классификация механизмов гидропульсационной машины.

Механизм гидропусационной машины имеет 3 присоединения к стоике ( пары О,С,F)


В исследуемом сложном механизме можно выделить:

а) один элементарный механизм:

в) один простой механизм (шарнирный четырёхзвенник)

Машина имеет в своем составе только простые стационарные механизмы.

        В исследуемом механизме звеньев закрепления нет.

Исследуемый механизм имеет постоянную структуру, является сложным и однотипным. Он состоит из одного элементарного механизма и одного стационарного простого, который имеет в своём составе только замкнутые кинематические цепи.

Анализ движения звеньев механизма и элементов кинематических пар показывает, что механизм существует в трёхподвижном пространстве (П=3)


1.5 Определение подвижности простых механизмов компрессора




W=3n-2p12

                         W=p1+2p2-3k

                                     K=p-n

Подвижность шарнирного механизма:

где n - число подвижных звеньев;

p1 - число одноподвижных кинематических пар;

При    n=5 и р=р1=7, р2=0

                                  Wш=3*5-2*7=1.

                             К=7-5=2

                            Wш=7+2*0-3*2=1

1.10 Определение подвижности сложного механизма

                             Wсм=Wш-(K3-1),

где К3 - звено присоединения

Wсм=Wш-(1-1)=1.

1.11 Анализ структурной математической модели исследуемого механизма

Проверка соответствия  механизма структурной математической модели

Механизм имеет:

Семь (р=7) одноподвижных (р1=7) кинематических пар;

Пять  (п=5) подвижных звеньев, из которых одно (п3=1) базовое (Т=3) трёхвершинное (t=3) и четыре (п=4) двухвершинных (t=2);

Три присоединения к сиойке (S=3);

Звеньев закрепления нет (Z=0).





Уравнения структурной математической модели превратились в тождества, значит, исследуемое устройство имеет правильную структуру и является механизмом.

1.12 Структурный анализ механизмов с использованием структурной математической модели

1.12.1 Определение структурных групп Ассура

В механизме компрессора выделяются две структурные группы



         1.12.2 Анализ выделенных структурных групп

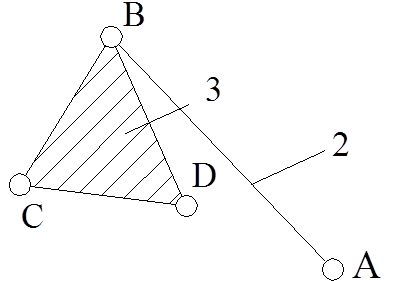

выделенные структурные группы подобны по видовому и количественному составу звеньев и кинематических пар. Структурная группа 1 имеет :

два подвижных звена (п1'=2), причём одно звено двухвершинное (t=2), другое звено трёхвершинное (t=3) , базовое звено 3 имеет три вершины (Т=3)

четыре (р=4) одноподвижные кинематические пары, из которых три внешние (S'=3)

проверим соответствие выделенной структурной группы её математической модели (П=3)





(1.5)




    Структурная группа 2 (4-5) имеет:

два неподвижных звена(п2'=2), оба звена двухвершинные (t=2);

три (р=3) одноподвижных (р1=3) кинематические пары, из которых две (S'=2) внешние.

(1.6)




Анализ полученных выражений показывает, что выделенные кинаматические цепи являются структурными группами Ассура.


1.13 Классификация структурных групп по И. И. Артоболевскому

Таблица 1.3 - Классификация структурных групп

Структурная схема

Номер звеньев, образующих группу

Класс, порядок, вид

0-1

I класс

2-3

II класс

2 - порядок

1 - вид

4-5

II класс

2 - порядок

1 - вид

1.14 Определение класса сложного механизма

Механизм гидропульсационной машины образован путём последовательного присоединения двух групп Ассура 2- го класса 2- го порядка к механизму первого класса, следовательно, я вляется механизмом 2- го класса.


2 Кинематический анализ механизма.

  2.1 Определение крайних положений механизма

а) крайнее нижнее (начало рабочего хода)- звенья ОА и АВ лежат на одной прямой.

                                                                  OBн=АВ-ОА=0,23 м;

OC=0.35 м;

BC=0.36 м.

       Записывают теорему косинусов для треугольника OBC




(2.1)

                       где:

Из формулы (2.1) определяют начальный угол механизма




(2.2)
