Теоретические основы построения ЦВМ. Схемотехнические принципы построения ЦВМ: Методические указания к лабораторным занятиям и СРС по курсу «ЭВМ и периферийные устройства», страница 6

1.   не содержит двух одинаковых конъюнкций;

2.   ни одна конъюнкция не содержит двух одинаковых двоичных переменных;

3.   никакая конъюнкция не содержит двоичную переменную вместе с ее отрицанием;

4.   все конъюнкции одного ранга.

*  СКНФ и ее свойства.

5.7.3. Правила образования СДНФ.

1.   по каждому набору двоичных переменных, при котором функция принимает значение единицы, составить элементарные конъюнкции.

2.   В элементарные конъюнкции записать неинвертированными переменные, заданные единицей в таблице истинности, а инвертированными - переменные, заданные нулем.

3.   элементарные конъюнкции соединить знаком дизъюнкции.

5.7.4. Правила образования СКНФ.

1.   по каждому набору двоичных переменных, при котором функция принимает значение нуля, составить элементарные дизъюнкции.

2.   В элементарные дизъюнкции записать неинвертированными переменные, заданные нулем в таблице истинности, а инвертированными - переменные, заданные единицей.

3.   элементарные дизъюнкции соединить знаком конъюнкции.

5.8. Минимизация логических функций.

задача минимизации, МДНФ сокращенная ДНФ, ТДНФ; примеры.

Элементы ЦВМ.

5.9. Основные понятия.

·  Определение.

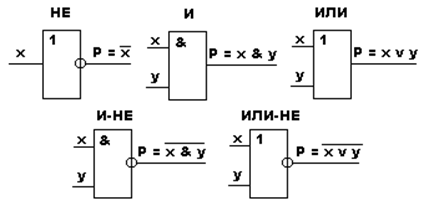

·  Логические элементы предназначены для выполнения логических операций над двоичными  сигналами.

Обозначения:

·  Запоминающие элементы.

·  Вспомогательные элементы.

·  Технически полная система элементов:

1.  Представление любой функции.

2.  Совместимость по входным и выходным параметрам.

3.  Возможность восстановления физических характеристик сигналов при их изменении в процессе обработки информации.

·  Характеристики:  нагрузочная способность (коэффициент ветвления).

Коэффициент объединения по входу.

Коэффициент объединения по выходу.

Быстродействие (время завершения переходных процессов).

Предельная рабочая частота.

Помехоустойчивость.

5.10. Примеры синтеза цифровых схем.

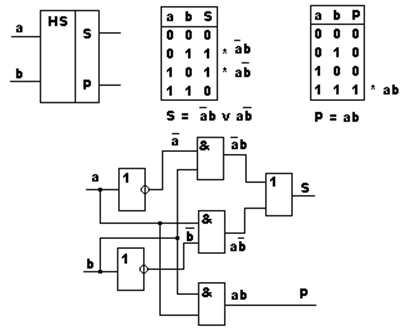

5.10.1. Полусумматор.

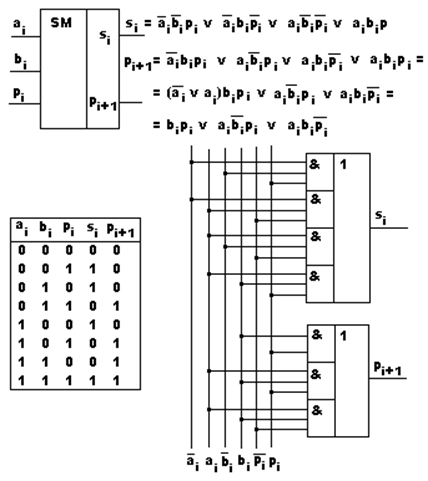

5.10.2. Сумматор.

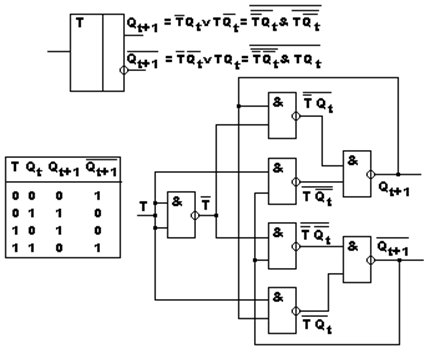

5.10.3. T-триггер.

Задание на лабораторную работу

Выполнить тест из каталога …\Met_Doc.9_0\IBM_PU\2_part\5_chap\TEST\… с управляющим модулем pruk3ti.exe, результат предъявить преподавателю.

Информационное обеспечение

\Met_Doc.9_0\IBM_PU\2_part\2_posob.doc – файл с текстом данных указаний;

…\5_chap\illust\… - папка иллюстраций, используемых в данной теме;

…\5_chap\TEST\… - папка с тестом;

…\5_chap\1_lect.rtf,

…\5_chap\2_lect.rtf, - файлы с конспектом лекций.

Энциклопедия персонального компьютера. – Компакт-диск электронной библиотеки кафедры САПР.

Литература

1.  Каган Б.М., Каневский М.М. Цифровые вычислительные машины и системы. – 1973.

2.  Щеголева Л.И., Давыдов А.Ф. Основы вычислительной техники и программирования. – 1981. (Глава 7).

3.  Энциклопедия персонального компьютера. – Компакт-диск электронной библиотеки кафедры САПР.

III. Схемотехнические принципы

построения ЦВМ

6. Принципы построения логических элементов.

Конспект

6.1. Способы кодирования двоичных сигналов.

Потенциальный, импульсный, динамический способы кодирования.

Характеристики элементов:

·  нагрузочная способность;

·  коэффициент разветвления;

·  быстродействие (время завершения переходных процессов);

·  предельная рабочая частота;

·  помехоустойчивость статическая (предельные значения отклонений от 0.5В и от 5 В);

·  помехоустойчивость динамическая (минимальные параметры импульса помехи, вызывающие срабатывание элемента).

6.2. Принципы построения инвертора.

*  определение; применение потенциального способа кодирования;

*  механический ключ;

·  транзистор: электроды, типы (p-n-p, n-p-n), общий эмиттер, принцип действия.

*  принцип работы инвертора.

6.3. Принципы построения элемента Шеффера.

6.4. Принципы построения элемента Пирса.

6.5. Принципы построения элемента И.

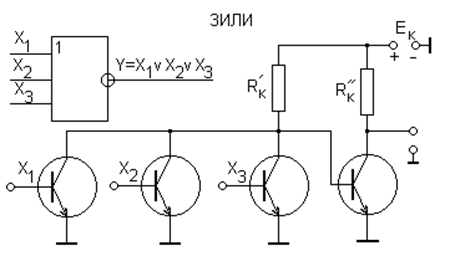

6.6. Принципы построения элемента ИЛИ.

7. Принципы построения элементов запоминания.

Конспект

Скачать файл
