Механизм влияния водорода на кристаллизацию и процессы при термической обработке, страница 18

а                                                                    б

в

Рисунок 3.38 –  Микроструктура сплава Аl- 15% Si обычного приготовления. а – прибыльная часть, б –средняя часть, в – донная часть слитка    х110

г                                                                    д

е

Продолжение рисунка 3.38:

Приготовление сплава с наводороживанием. г – прибыльная часть, д –средняя часть, е – донная часть слитка. х110

а                                                                    б

в

Рисунок 3.39 Микроструктура сплава Аl- 20% Si обычного приготовления. а – прибыльная часть, б –средняя часть, в – донная часть слитка. х110

г                                                                    д

е

Продолжение рисунка 3.39:

Приготовление сплава с наводороживанием. г – прибыльная часть, д –средняя часть, е – донная часть слитка    х110

а                                                                    а

б                                                                    б

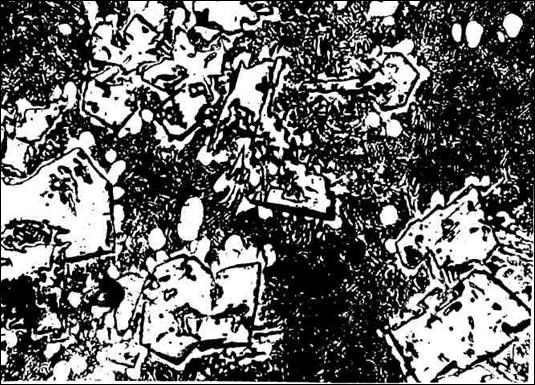

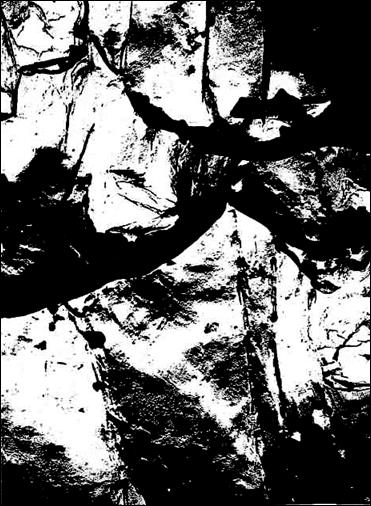

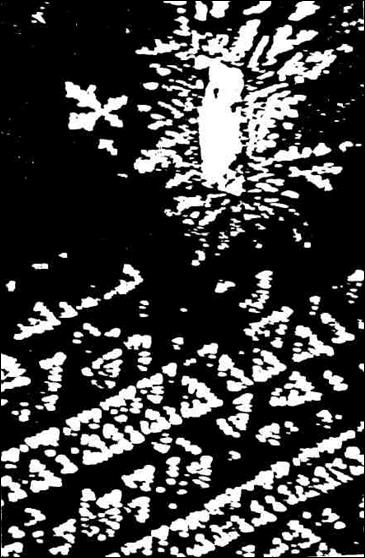

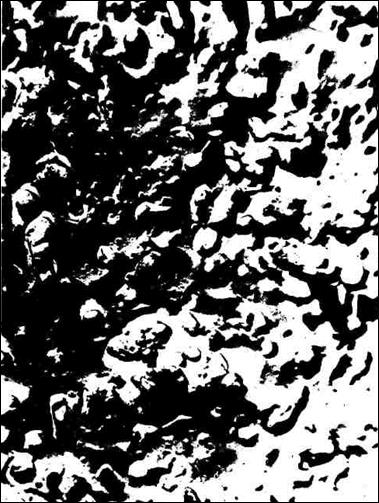

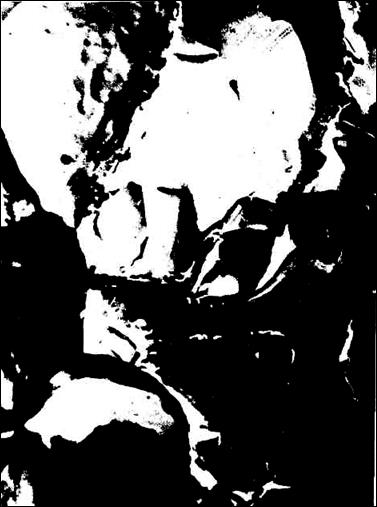

Рисунок 3.40 – Микроструктура (а) и микрофрактограммы (б) сплава Аl- 20% Si обычного (А) и приготовленного с наводорожванием (Б)    х5400

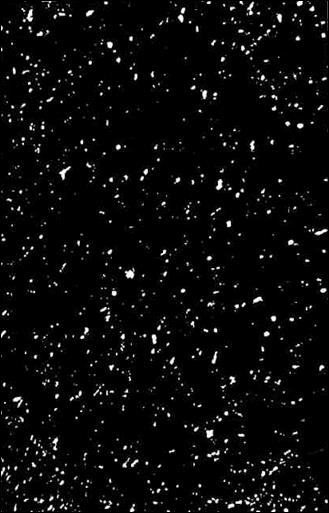

Рисунок 3.41 Микрорентгеноспектральный анализ распределения кремния в слитках из сплава Аl- 20% Si обычного приготовления и с наводороживанием. х110

На основании представлений об усилении процесса перераспределения водорода в твердо-жидком сплаве (из твердого раствора в атмосферу и из выделений промежуточных фаз в основу) нами разработано два способа получения слитков и отливок, предусматривающих проведение изотермической выдержки без предварительного наводорожнвания расплава и с ним. Оба способа позволяют получить резкое уменьшение количества выделений кремнистой фазы в заэвтектических силуминах (рис.3.43) и соответствующее ему значительное повышение свойств (табл.3.22-3.23).

Таблица 3.22

Влияние условий приготовления на механические свойства отливок из

алюминиевых сплавов
