Аналоговые электронные устройства: Учебное пособие, страница 12

Рис.16                              Рис.17

Величину ЭДС генератора с внутренним сопротивлением переменному току , который обеспечивает на входе напряжение , находят из уравнения

Таким образом, задаваясь значениями выходного тока , , , последовательно находят , , , , ,  и вычисляют , , . Строя зависимость , получают сквозную динамическую характеристику выходного каскада (рис.18) для определенной нагрузки и внутреннего сопротивления генератора. Следовательно, она учитывает и свойства транзистора, и параметры генератора. Результирующие нелинейные искажения, определяемые по сквозной динамической характеристике для схемы ОК, как правило, обусловлены нелинейностью ее входной характеристики и уменьшаются с ростом сопротивления .

Входное напряжение поступает от предоконечного каскада с большим выходным сопротивлением. Чтобы определить нелинейные искажения, необходимо, используя сквозную динамическую характеристику, найти форму выходного тока, подавая на вход синусоидальное напряжение. Разложив кривую выходного тока в ряд Фурье, находят амплитуду основного колебания  и всех высших гармоник . Тогда коэффициент гармоник

.

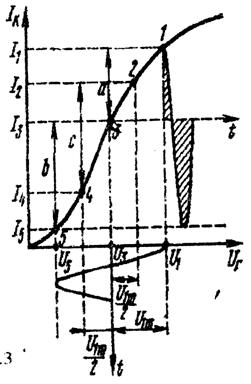

Сквозная динамическая характеристика обычно строится по типовым статическим характеристикам транзисторов. Ее реальная форма из-за разброса характеристик всегда несколько отличается от построенной, т.е. результат оценки  по ней носит приближенный характер. В этих условиях вычисление коэффициента гармоник точными методами лишено смысла. Для ее приближенной оценки обычно пользуются методом пяти ординат (метод Клина), изложенным ниже.

Если сквозная динамическая характеристика не имеет резких изломов, то ее можно достаточно точно представить в виде степенного ряда с небольшим числом членов:

.

Подставляя сюда , запишем выходной ток в виде

.

Задавая  последовательно значения , , , , , получаем пять уравнений с пятью неизвестными токами , , , , :

,
