3.7. Завершающий этап сборки моноблока.

На заднюю сторону моноблока крепятся  плата управления и  первичная катушка накального трансформатора, а на торцевую двухтактный ключевой преобразователь и высоковольтный генератор. Готовый моноблок представлен на рисунке 3.2.



4

4

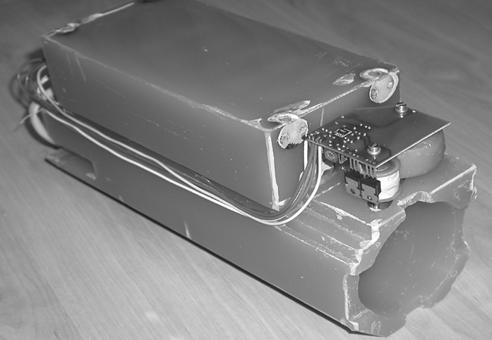

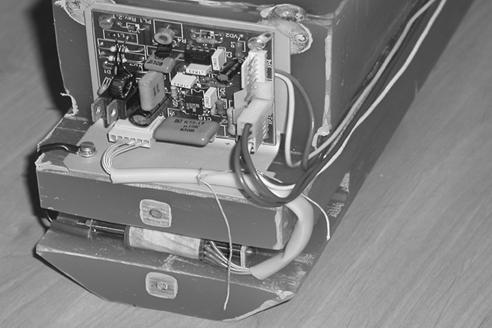

                      Рис .3.2 Внешний вид собранного моноблока.

1-высоковольтный генератор, 2-твёрдотельная изоляция,

3-плата управления, 4-первичная обмотка накального трансформатора

4.Экспериментарльные исследование моноблока.

Таким образом, в результате дипломного проектирования и его практической реализации разработан и изготовлен макет образца моноблока на рабочее напряжение 150 кВ.

Эксперимент проводился на испытательном стенде, который состоит из пульта управления и высоковольтной нагрузки, помещённой в масляную ванну. От моноблока подаётся высокое напряжение, измеряется ток, текущий через нагрузку, и по известным заранее зависимостям соответствия тока нагрузки и приложенного к ней высокого напряжения рассчитывается действительное напряжение на нагрузке Uа. Затем измеряются сигналы по напряжению  и току, идущие от моноблока к пульту управления и заносятся в таблицу. Это необходимо, для того чтобы, при подключении трубки к моноблоку по напряжениям обратной связи устанавливались необходимые режимы работы трубки.
