Конспект лекций по дисциплине "Технологические основымашиностроения", страница 7

а)  в качестве установочной базы поверхность с наибольшими размерами,
позволяющими свободно расположить три опорные точки, не лежащие на одной прямой;

б)  в качестве направляющей базы поверхность с наибольшей длиной;

в)   в качестве опорной базы поверхность любых размеров при условии её
удовлетворительного качества и постоянства формы.

Опорные точка - точка контакта поверхностей заготовки и приспособления, лишающая заготовку одной степени свободы.

Опорная точка символизирует одну из двухсторонней позиционных связей за­готовки с выбранной системой координат.

В случая базирования призматической заготовки в приспособлении двух сто­ронние позиционные связи 1, 6, представляемые нами координатами X, Y, Z, заме­няются опорными точками, обеспечивающими базирование заготовки.

Правило шести точек в технологии машиностроения. Для полного базирования заготовки в приспособлении необходимо и достаточно создать нем 6 опорных точек, расположенных определенным образом относительно базовой заготовки.

Рассмотренная конфигурация системы базирования называется пограничной. Она осуществляется с дополнительным приложением сил к поверхностям заготовки.

Возникающие в данном случае позиционные связи не являются двухсторон­ними, они относятся к категории односторонних и лишают заготовку степеней сво­боды только с дополнительным силовым прижимом.

В свою очередь каждая из опорных точек приспособления при установке на них заготовки реализует одну одностороннюю связь (лишает заготовку одной сте­пени свободы) только с дополнительным силовым прижимом, обеспечивающим по­стоянство контакта этих опорных точек с базами заготовки.

2.2.1  Схема базирования

Схемой базирования - называют схему расположения опорных точек на ба­зах заготовки или приспособления.

Все опорные точки изображаются символами и нумеруются порядковыми но­мерами, начиная с базы имеющей наибольшее число опорных точек.

Согласно ГОСТ 21495-76 существуют символы опорной точки для вида сбоку и для вида сверху.

При наложении в какой-либо проекции одной опорной точки на другую, изо­бражают символом одну точку, а рядом с ним проставляют номера совмещённых точек.

Рис. 2.2.1 Схема базирования призматической заготовки

I – установочная база, II - направляющая база, III - 1,2,3,4,5,6 – опорные точки


2.3  Базирование цилиндрической заготовки в приспособлении

2.3.1  Базирование валика

Валик представляет собой длинную цилиндрическую заготовку, где l > d (где l - длина валика; d - диаметр валика).

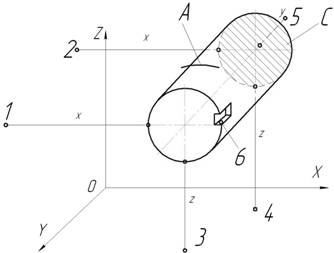

Рис. 2.3 Базирование цилиндрической детали

А, В, С - базовые поверхности;

1, 2, 3, 4, 5, 6 (х, у, z) - позиционные связи.

Для ориентировки валика в системе координат OXYZ накладываем на цилин­дрическую поверхность А двухсторонние позиционные связи 1, 2, 3, 4. При этом валик лишается 4 степеней свободы, то есть двух возможностей перемещений и двух вращений относительно осей ОХ и OZ.

При наложении на торец С валика связи 5, валик лишается пятой степени сво­боды, т.е. возможности перемещения по оси ОУ.

Для лишения валика шестой степени свободы предусматривается двухсторон­няя связь 6 в виде опорной точки, располагаемой на поверхности В шпоночного паза.

В реальных условиях базирования валика четыре двухсторонние связи заме­няются четырьмя опорными точками, находящимися в контакте с цилиндрической поверхностью А.

Цилиндрическая поверхность валика при базировании называется двойной направляющей базой.
