· Набор ограничений, которые накладываются другими производственными процессами в рамках жизненного цикла изделия от изготовления до утилизации.
Следовательно, в задании указывается информация, которая:
1. Относится к разным фазам жизненного цикла.
2. Имеет разную степень детализации описания процессов (от абстрактных схем до конкретных значений параметров).
3. Должна быть представлена в текстовом и графическом виде.
Сложность объекта проектирования
Различают структурную и информационную сложность изделия.
Структурная сложность зависит от схемы членения изделия на части. Согласно ГОСТ 2.101 изделие делится на части: деталь, сборочная единица, комплект и комплекс. Все многообразие представлений конкретных изделий определяется многообразием наименований всех элементов изделия и разнообразием их типоразмерных и других характеристик; описанием свойств объекта с позиций разных модельных представлений (математических, физических, изобразительных) описываются также фазы жизненного цикла объекта.
Информационная сложность определяется перечисленными выше факторами, но также связана с оценкой новизны и детерминированности исполнения изделия. Если в качестве полноты информации объекта проектирования выступает относительная информация J, которая накапливается в процессе разработки и определяется отношением текущего объема информации к конечному объему, достаточному для освоения и выпуска изделия в промышленных условиях, то тенденция ее изменения J=f(t) представлена графиком (рис.2.2).

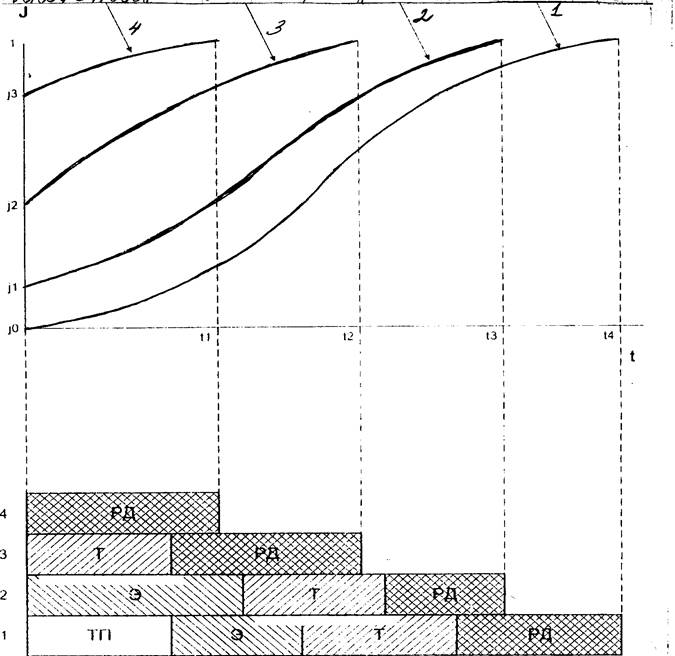

рис.2.2 Информационная сложность объекта проектирования, где
ТП – разработка технического предложения,
Э – эскизное проектирование,
Т – техническое проектирование,
РД – разработка рабочей документации.
В общем случае, энтропия разработки уменьшается от максимального значения в начале проектирования до минимального в результате разработки конструкторской документации. Этому соответствует рост относительно информации от J0 до 1.
В результате разработки ТЗ может быт установлено, что J0 соответствует объему информации достаточному для перехода к любой стадии, тогда предшествующей стадии могут быт сокращены, что снижает временные затраты на создание объекта в целом.
Таким образом, при автоматизированном проектировании необходимо оценить объем начальной информации о создаваемом изделии.
Характеристика процесса проектирования в статике и динамике
Для каждой характеристики процесса проектирования нужно отметить противоречие, присущее ему:
1. Между индустриальными методами проектирования и уникальностью создаваемых технических объектов. В основе индустриализации проектирования лежит его детерминизм и расчлененность.

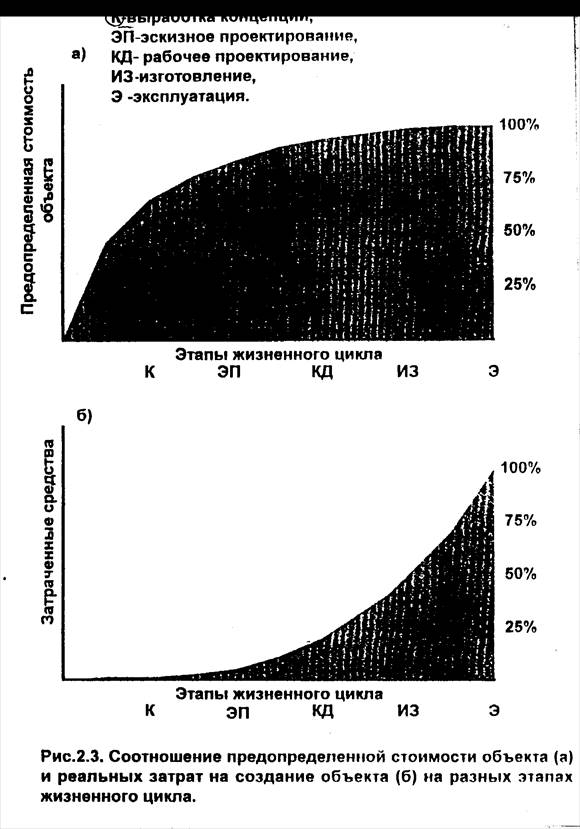

2. Между определяющим значением начальных этапов проектирования для проекта в целом и организацией работ на этих этапах. На начальных этапах закладывается большая часть затрат на создание технических систем и объемов в целом (рис. 2.3.), а уровень организации работ, как правило, недостаточно высок (85% идей по проектированию рождается в неформальных разговорах специалистов).
|
Проектные задачи по сложности варьируются от выбора элементов конструкции (или технологии) из ряда существующих (стандартных или типовых) до сложных расчетов на точность и надежность конструкции.
Статическая структура задач для фиксированного множества объектов отражает все многообразие проектных задач организации.
Динамика процесса проектирования характеризуется увязкой определенного подмножества задач из указанной структуры и получением на шаге проектирования, как правило, не одного, а набора проектных решений.
Особенности процесса проектирования с точки зрения динамики:
1. Кратность выполнения одной проектной задачи в полном процессе проектирования объекта и кратность выполнения полных проектов в год, при этом для начальных стадий проекта кратность минимальна, а для последних – максимальна.
