АВТОМАТИЗАЦИЯ РЕГУЛИРОВАНИЯ ПОДАЧИ ТЕПЛОТЫ В ЖИЛЫЕ ЗДАНИЯ И МИКРОРАЙОНЫ
Наибольшая экономия тепловой энергии, расходуемой на отопление, при сравнительно небольших капиталовложениях обеспечивается применением автоматического регулирования ее подачи. При установлении оптимального режима работы экономия теплоты может составить 20 % и более годового потребления на отопление без нарушения теплового режима в зданиях. Еще больший эффект от автоматизации достигается тогда, когда она осуществляется не только в новом строительстве, которое в крупных городах даже в объеме пятилетки не превышает 15 % всего жилого фонда, но и при реконструкции существующих зданий.
Автоматизация центральных тепловых пунктов
Для осуществления автоматического регулирования расхода теплоты на отопление в ЦТП с независимым присоединением квартальных сетей необходимо установить комплект, состоящий из регулятора, исполнительного органа и датчиков температур теплоносителя, наружного и желательно внутреннего воздуха. В ЦТП с зависимым присоединением квартальных сетей отопления лододдщельно, должен быть смонтирован циркуляционный (корректирующий) насос, подмешивающий обратную воду к подающей для снижения температуры воды, поступающей в квартальную сеть, когда температура воды в городских сетях становится выше требуемой для отопления, и для обеспечения постоянного расхода воды в квартальных сетях во избежание гидравлической разрегулировки систем отопления.
При размещении насоса на перемычке между обратным и подающим трубопроводами, когда располагаемый напор в ЦТП достаточен для создания нормальной циркуляции, насос можно устанавливать без^резерва. В остальных случаях устанавливают два насоса, один из которых резервный.'Подача насосов принимается по расчетному расходу воды, циркулирующей в квартальных сетях отопления, напор — исходя из потерь давления в трубопроводах квартальной сети и в элеваторном узле систем отопления подключаемых зданий.
^ Расчетные параметры теплоносителя, циркулирующего в квартальных сетях отопления, принимаются в соответствии со СНиП: при зависимом присоединении — равными параметрам в городской тепловой сети, но не более 150 °С ^ при независимом присоединении — в подающем трубопроводе на 10—20 °С ниже, чем в городской тепловой сети Системы отопления всех жилых зданий подключаются к квартальной сети через элеваторы, благодаря чему снижаются затраты в квартальную сеть отопления и повышается ее гидравлическая устойчивость по сравнению с решением, когда параметры теплоносителя в квартальных сетях принимаются такими же, как в местных системах отопления.
Схемные решения автоматизации ЦТП для независимого и зависимого присоединения квартальных сетей отопления приведены на рис 63 С учетом ограниченной пропускной способности городских теплофикационных сетей представляется необходимым сохранить предусмотренное в существующих системах теплоснабжения использование теплоаккумулирующей способности зданий, квартальных сетей и систем отопления для покрытия суточной неравномерности потребления теплоты системами горячего водоснабжения
Однако применение двухступенчатой последовательной схемы присоединения водонагревателей горячего водоснабжения при автоматизации подачи теплоты на отопление приведет к перегреву отапливаемых зданий в теплый период, когда по метеорологическим условиям необходимо прекращать подачу теплоты на отопление, а она будет поступать с теплоносителем, прошедшим через вторую ступень водонагревателя, для нагрева горячей воды Возможен также недогрев горячей воды из за раскрытия клапана на перемычке вокруг водонагревателя второй ступени по команде регулятора отопления
В связи с этим в качестве основное схемы принята смешанная схема присоединения водонагревателей горячего водоснабжения с ограничением максимального расхода сетевой boды на ввод Ограничение максимального расхода теплоносителя выполняется от расходомера, входящего в комплект теплосчетчика, путем воздействия на исполнительный механизм клапана регулятора расхода теплоты на отопление при превышении расхода сетевой воды на ЦТП выше заданного значения
Схемные решения центральных тепловых пунктов с групповым автоматическим регулированием расхода теплоты на отопление
а—с независимым присоединением квартальных сетей отопления, б, в — с зависимым присоединением и циркуляционно-подмешивающим насосом на перемычке между обратным и подающим трубопроводами (задвижка 12 закрыта клапан 4 может быть установлен на подающем трубопроводе по схеме а) и циркуляционно подмешивающим насосом соответственно на обратной и подающем трубопроводе (задвижка 12 открыта); г—фрагмент ограничения расхода воды с использованием гидравлического регулятора типа РР, 1 — регулятор температуры горячей воды, 2—термометр сопротивления, 3—-регулятор расхода теплоты на отопление, 4 — регулирующий клапан, 5 — водонагреватель отопления, 6 — циркуляционный насос, 7 - подпиточный насос, 8— датчик расхода воды 9 — теплосчетчик 1О—прибор непрерывной записи расхода воды с контактным устройством для ограничения максимального рас хода,
11—регулятор давления 12— задвижка 13— электроконтактный манометр ЭКМ, 14— шайба
В качестве датчика расхода воды могут быть индукционный расходомер (Таллиннский завод приборов) или камерная диафрагма с дифманометром (Московский завод «Манометр») либо другое устройство, имеющее токовый выход, сигнал которого пропорционален измеряемому расходу воды. Токовый сигнал от датчика расхода подается на промежуточный прибор с контактным устройством (миллиамперметр или потенциометр)
При отсутствии датчиков, измеряющих расход воды, ограничение может быть выполнено с использованием обычного регулятора РР, установленного на вводе в тепловой пункт, с импульсом после дроссельной шайбы. В существующих ЦТП для этого достаточно сделать перемычку после РР в трубопровод между задвижкой, отключающей вторую ступень водонагревателя (задвижка при этом закрывается), и клапаном регулятора температуры РТ (см рис. 6 3, г) Шайба подбирается на сопротивление 0,03—0,04 МПа при прохождении расчетного расхода воды, на этот перепад давления и настраивается пружина РР. При увеличении расхода сетевой воды более расчетного клапан регулятора расхода автоматически прикрывается, чтобы поддерживать заданный расход воды на вводе. В связи с тем что сопротивление квартальных сетей отопления значительно больше водонагревателя второй ступени, происходит сокращение расхода сетевой воды, поступающей на отопление, даже несмотря на то, что клапан регулятора отопления будет открыт.

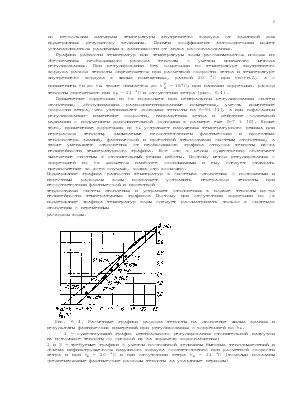

Благодаря ограничению расхода сетевой воды на ЦТП применение смешанной схемы присоединения водонагревателей горячего водоснабжения позволяет также (как и в последовательной схеме) использовать аккумулирующую способность зданий для покрытия неравномерности потребления теплоты горячим водоснабжением и выходить на такой же расчетный расход сетевой воды. Кроме того, ограничение расхода воды позволит предохранить тепловую сеть от «развала» при нарушении отпуска теплоты со станции, когда ав-томатизированные абоненты, расположенные вблизи источника, будут стремиться увеличением расхода воды компенсировать ее недостаточную температуру
