РАЗДЕЛ ВОСЬМОЙ ТОННЕЛИ
Глава 20
ОСНОВНЫЕСВЕДЕНИЯ
20.1. Областьпримененияиклассификациятоннелей
Тоннели — сложный для осуществления и дорогой вид искусственных сооружений, достаточно широко применяемый при строительстве железных и автомобильных дорог. По своим конструктивным формам, размерам и условиям строительства тоннели в транспортном строительстве отличаются от других видов подобных сооружений — гидротехнических, коммунальных, промышленных, горно-разведочных и специального назначения.

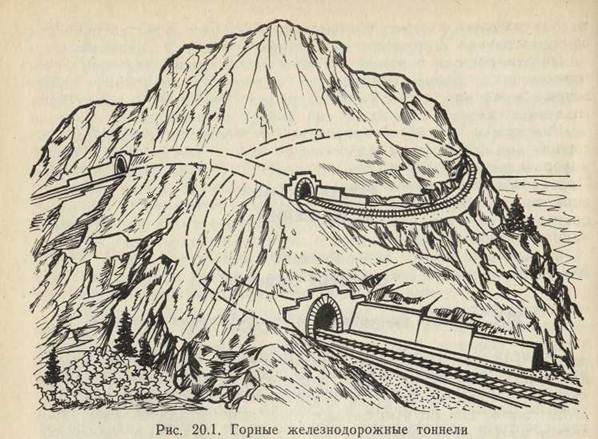

Горные тоннели могут быть перевальными, сооружаемыми через высокие водоразделы; косогорными, прокладываемыми вдоль склонов гор; петлевыми и спиральными (рис. 20.1), сооружаемыми для развития трассы дорог в горных условиях.
В крупных городах в нашей стране с населением более 1 млн. жителей, сооружают метрополитены. Как наиболее удобный вид городского пассажирского транспорта тоннели метрополитенов прокладывают в городах по направлениям наибольших пассажиропотоков.
При устройстве метрополитенов в пределах застроенных участков городов они прокладываются под поверхностью земли, иногда по геологическим и топорельефным условиям на большой глубине. На окраинах городов устраиваются наземные участки на так называемых «вылетных» линиях, предназначенных для связи метрополитенов с пригородными электрифицированными железными дорогами.
Городские пешеходные тоннели сооружают в местах интенсивного уличного движения для обеспечения движения потоков городского транспорта и пешеходов в разных уровнях и для повышения безопасности движения.
14 Зак. 567 409

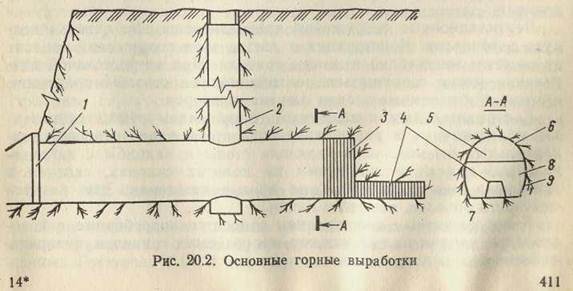

Элементы тоннелей. Тоннель любого назначения размещается в горной выработке — искусственно созданной полости в толще земной коры. Грунты, слагающие земную кору, принято называть в тоннелестроении горными породами. Горные выработки могут быть горизонтальными, наклонными и вертикальными. При строительстве горных тоннелей и метрополитенов горизонтальные или с небольшим уклоном выработки делаются для основных подземных сооружений. Горизонтальные выработки небольшой длины называют камерами. Наклонные выработки необходимы для эскалаторных тоннелей, вертикальные — для стволов шахт (рис. 20.2). Горизонтальная или наклонная горная выработка, как правило, небольшого сечения, предназначенная для производства строительных работ, называется штольней и сооружается в первую очередь. Вертикальная горная выработка, имеющая выход на поверхность земли, носит название ствола шахты 2. В большинстве случаев стволы оставляют в качестве постоянных сооружений для вентиляции тоннелей и других эксплуатационных целей. Начало и конец тоннеля ограничиваются порталами /.
Торцовая поверхность горной выработки, где ведется разработка породы, называется забоем 3. Верхняя (сводчатая) часть горизонтальной или наклонной выработки носит название колот-
410
|
|
|
|

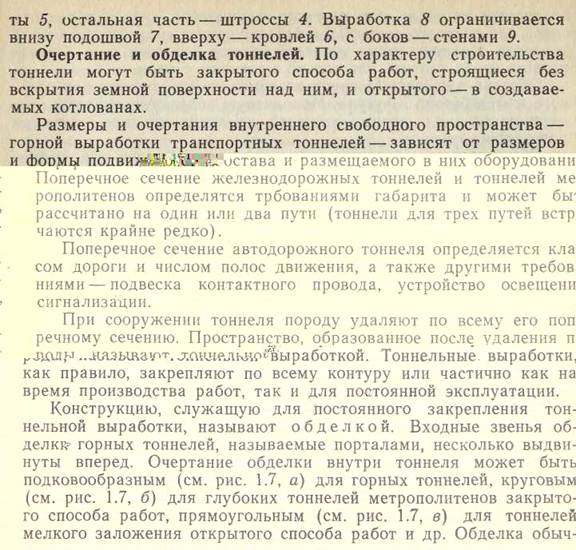

но состоит из свода или плоского перекрытия, стен и обратного свода или плоского лотка. При благоприятных гидрогеологических условиях обделку горных тоннелей делают неполной, т. е. без обратного свода (лотка) или только с верхним сводом.
Обделки в настоящее время возводят из монолитного или сборного железобетона и чугуна. Монолитную обделку применяют преимущественно для горных тоннелей, имеющих сложное очертание поперечного сечения.
Сборную железобетонную обделку в виде блоков или тюбингов широко применяют при закрытом способе сооружения метро-лолитенов и в отдельных случаях в горных тоннелях, а при открытом — в виде блоков отдельных сборных элементов (например, стены и блоки перекрытия) или цельносекционных блоков. Чугунную, а иногда и стальную обделку применяют с щитовым 䦛пособом проходки в слабых породах, при значительном горном давлении, большом притоке грунтовых вод и наличии на поверхности зданий и сооружений, осадка оснований которых недопустима.
Комплекс сооружений тоннеля. Нормальная эксплуатация тоннеля обеспечивается комплексом согласованно работающих подземных и наземных сооружений и устройств, состав которых зависит от назначения, протяженности и места расположения тоннеля.
Железнодорожные и автодорожные тоннели, равно как и метрополитены, кроме железнодорожного пути или полотна проезжей части, должны иметь водоотводные, вентиляционные, оградительные и защитные сооружения и устройства, обеспечивающие безопасность движения и обслуживающего персонала.
Водоотводные устройства необходимы для удаления из тоннеля воды, проникающей через обделку или поступающей из водопровода при уборочных работах. Выполняются они в виде продольных лотков или труб, прокладываемых посередине или сбоку тоннеля.
Вентиляционные сооружения предназначены для очистки воздуха в тоннелях. Конструкция и состав этих сооружений зависят от системы вентиляции и длины тоннеля. При искусственной вентиляции могут сооружаться вентиляционные стволы, подземные камеры или наземные здания для вентиляторов.
К оградительным и защитным сооружениям относятся порталы, облицовочные и поддерживающие стены вдоль откосов пред-портальных выемок, улавливающие стены и надолбы с заградительными валами и траншеями на пологих склонах, галереи в припортальных полувыемках на крутых косогорах, где имеется опасность обвалов, осыпей и лавин.
К водозащитным сооружениям относятся водосборные и водоотводные канавы на склонах гор, прорезаемых тоннелем, поверхностные и подземные дренажи.
