Инструкция по эксплуатации оборудования хозяйства аварийного дизельного топлива ТЭЦ-3

ПО "НОРИЛЬСКЭНЕРГО"

ТЭЦ – 3

                                                                                                                        Утверждаю:

Главный инженер ТЭЦ – 3

_________А. Л. Толстиков

"___"__________ _2002г.

ИНСТРУКЦИЯ

по эксплуатации оборудования хозяйства

аварийного дизельного топлива

ТЭЦ - З

И – 388 – 50 – 11 – 02

г. Норильск-2002 г.

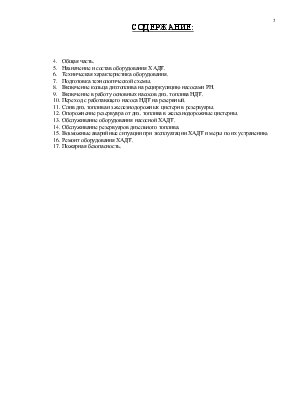

СОДЕРЖАНИЕ:

4.  Общая часть.

5.  Назначение и состав оборудования ХАДТ.

6.  Техническая характеристика оборудования.

7.  Подготовка технологической схемы.

8.  Включение кольца дизтоплива на рециркуляцию насосами РН.

9.  Включение в работу основных насосов диз. топлива НДТ.

10.  Переход с работающего насоса НДТ на резервный.

11.  Слив диз. топлива из железнодорожных цистерн в резервуары.

12.  Опорожнение резервуара от диз. топлива в железнодорожные цистерны.

13.  Обслуживание оборудования насосной ХАДТ.

14.  Обслуживание резервуаров дизельного топлива.

15.  Возможные аварийные ситуации при эксплуатации ХАДТ и меры по их устранению.

16.  Ремонт оборудования ХАДТ.

17.  Пожарная безопасность.

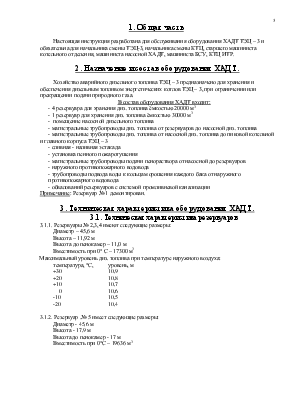

1. Общая часть

Настоящая инструкция разработана для обслуживания оборудования ХАДТ ТЭЦ – 3 и обязательна для начальника смены ТЭЦ-3, начальника смены КТЦ, старшего машиниста котельного отделения, машиниста насосной ХАДТ, машиниста БСУ, КТЦ ИТР.

2. Назначение и состав оборудования ХАДТ.

Хозяйство аварийного дизельного топлива ТЭЦ – 3 предназначено для хранения и обеспечения дизельным топливом энергетических котлов ТЭЦ – 3, при ограничении или прекращении подачи природного газа.

В состав оборудования ХАДТ входит:

- 4 резервуара для хранения диз. топлива ёмкостью 20000 м³

- 1 резервуар для хранения диз. топлива ёмкостью 30000 м³

-  помещение насосной дизельного топлива

- магистральные трубопроводы диз. топлива от резервуаров до насосной диз. топлива

- магистральные трубопроводы диз. топлива от насосной диз. топлива до пиковой котельной  и главного корпуса ТЭЦ – 3

- сливная - наливная эстакада

- установка пенного пожаротушения

- магистральные трубопроводы подачи пенораствора от насосной до резервуаров

- наружного противопожарного водовода

- трубопроводы подвода воды к кольцам орошения каждого бака от наружного противопожарного водовода

- обвалований резервуаров с системой промливневой канализации

Примечание: Резервуар № 1 демонтирован.

3. Техническая характеристика оборудования ХАДТ.

3.1. Техническая характеристика резервуаров

3.1.1. Резервуары № 2,3,4 имеют следующие размеры:

Диаметр – 45,6 м

Высота – 11,92 м

Высота до пенокамер – 11,0 м

Вместимость при 0° С – 17300 м³

Максимальный уровень диз. топлива при температуре наружного воздуха:

температура, °С,          уровень, м

+30                                10,9

+20                                10,8

+10                                10,7

0                                 10,6

-10                                 10,5

-20                                 10,4

3.1.2. Резервуар .№ 5 имеет следующие размеры:

Диаметр - 45,6 м

Высота - 17,9 м

Высота до пенокамер - 17 м

Вместимость при 0°С – 19636 м³

Максимальный уровень диз. топлива при температуре наружного воздуха:

температура, С⁰         уровень, м

+30                              12,3

+20                              12,2

+10                              12,1

0                              12

-10                               11,9

-20                               11,8

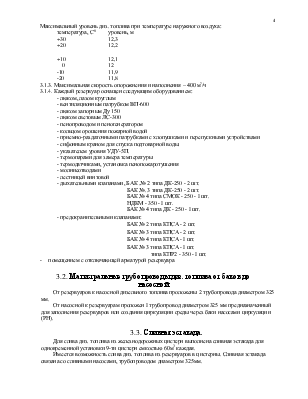

3.1.3. Максимальная скорость опорожнения и наполнения – 400 м^з/ч

3.1.4. Каждый резервуар оснащен следующим оборудованием:

- люком, лазом круглым

- вентиляционным патрубком ВП-600

- люком запорным Ду 150

- люком световым ЛС-300

- пенопроводом и пеногенератором

- кольцом орошения пожарной водой

- приемно-раздаточными патрубками с хлопушками и перепускными устройствами

- сифонным краном для спуска подтоварной воды.

- указателем уровня УДУ-5П.

- термопарами для замера температуры

- термодатчиками, установка пенопожаротушения

- молниеотводами

- лестницей винтовой

- дыхательными клапанами, БАК .№ 2 типа ДК-250 - 2 шт.                                                                                           БАК №. 3 типа ДК-250 - 2 шт.                                                                                           БАК № 4 типа СМОК - 250 - I шт.                                                                                     НДКМ - 350 - I шт.

БАК № 4 типа ДК - 250 - I шт.

- предохранительными клапанами:

БАК № 2 типа КПСА - 2 шт.

БАК № 3 типа КПСА - 2 шт.

БАК № 4 типа КПСА - I шт.

БАК № 3 типа КПСА - I шт.

типа КПР2 - 350 - I шт.

-  помещением с отключающей арматурой резервуара

3.2. Магистральные трубопроводы диз. топлива от баков до насосной

От резервуаров к насосной дизельного топлива проложены 2 трубопровода диаметром 325 мм.

От насосной к резервуарам проложен I трубопровод диаметром 325 мм предназначенный для заполнения резервуаров или создания циркуляции среды через баки насосами циркуляции (РН).

3.3. Сливная эстакада.
