Описание промышленного контроллера FC-20 (Фирмы BECK)

Контроллер FC-20 представляет собой микрокомпьютер для управления производственным оборудованием. И позволяет программным способом задавать реакцию оборудования на состояние датчиков, отражающих стадии технологического процесса. Данный вариант контроллера фактически является программируемым реле. Каждый контроллер FC-20 содержит 12 двоичных входов (состояния «1» или «0») и 8 выходов см. рис.1 и рис.2.

Рис.1.

  1. «24в.»  Питание контроллера.
  2. «0в.»    Питание контроллера.
  3. Заземление.
  4. «Out 0.0-Out0.3» Выходы реле (O0.0-O0.3).
  5. «C0»  Общий для «Out 0.0-Out0.3».
  6. «Out 0.4-Out0.4» Выходы реле (O0.0-O0.3).
  7. «C1»  Общий для «Out 0.4-Out0.5».
  8. «Out 0.6-Out0.7» Выходы реле (O0.6-O0.7).
  9. «C2»  Общий для «Out 0.6-Out0.7».
  10.  «EXT» Разъем расширения (для подключения дополнительных модулей)
  11. «COM» Разъем для подключения к компьютеру.

Питание контроллера осуществляется от блока питания напряжением 24в, при этом клеммы от него подключаются к клеммам «24v» и «0v» находящихся под надписью «Power». На этой же стороне находятся разъемы для подключения компьютера «COM», и «EXT» для соединения контроллеров между собой или для подсоединения дополнительных модулей.

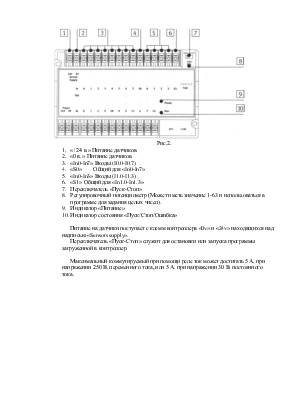

Рис.2.

  1. «+24 в.» Питание датчиков.
  2. «0 в.» Питание датчиков.
  3. «In0-In7» Входы (I0.0-I0.7)
  4. «S0»        Общий для «In0-In7»
  5. «In0-In3» Входы (I1.0-I1.3)
  6. «S1» Общий для «In1.0-In1.3»
  7. Переключатель «Пуск-Стоп»
  8. Регулировочный потенциометр (Может иметь значение 1-63 и использоваться в программе для задания целых чисел).
  9. Индикатор «Питание»
  10. Индикатор состояния «Пуск/Стоп/Ошибка»

Питание на датчики поступает с клемм контроллера «0v» и «24v» находящихся над надписью «Sensors supply».

Переключатель «Пуск-Стоп» служит для остановки или запуска программы загруженной в контроллер.

Максимальный коммутируемый при помощи реле ток может достигать 5 А. при напряжении 250 В. переменного тока, или 5 А. при напряжении 30 В. постоянного тока.

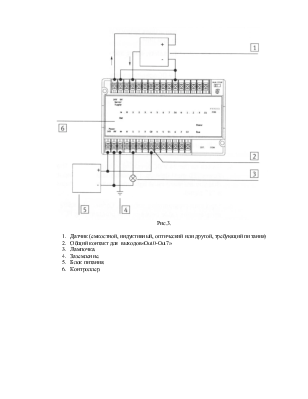

Рис.3.

  1. Датчик (емкостной, индуктивный, оптический или другой, требующий питания)
  2. Общий контакт для  выходов«Out0-Out7»
  3. Лампочка.
  4. Заземление.
  5. Блок питания.
  6. Контроллер.

Рис.4.

  1. Датчик (кнопка).
  2. Общий контакт для выходов «Out0-Out7»
  3. Лампочка.
  4. Заземление.
  5. Блок питания.
  6. Контроллер.

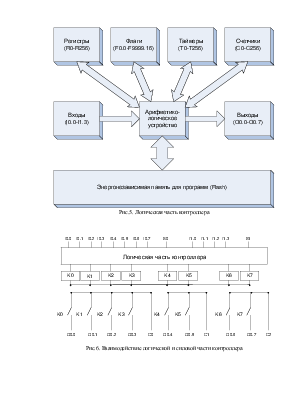

Рис.5. Логическая часть контроллера

Рис.6. Взаимодействие логической и силовой части контроллера


Основные положения алгебры логики

Анализ и синтез логических цепей производится на основе математического аппарата алгебры логики, или булевой ал­гебры. Поэтому прежде чем переходить к изложению матери­ала, посвященного логическим интегральным схемам, необхо­димо рассмотреть основные понятия и законы этой алгебры.

Переменные здесь могут принимать только два значения: 0 и 1. Над переменными могут производиться три основных действия: логическое сложение, логическое умножение и логи­ческое отрицание, что соответствует логическим функциям ИЛИ, И, НЕ.

Операция логического сложения (дизъюнкция) обозначается символом « + » или V (первая буква латинского слова vel - или). В качестве примера цепи, реализующей функцию ИЛИ, можно привести параллельное соединение замыкающих кон­тактов нескольких реле. Цепь, в которую входят эти контакты, будет замкнута, если сработает хотя бы одно реле. Таким об­разом, логическая сумма равна единице тогда, когда равно единице одно или несколько слагаемых:
