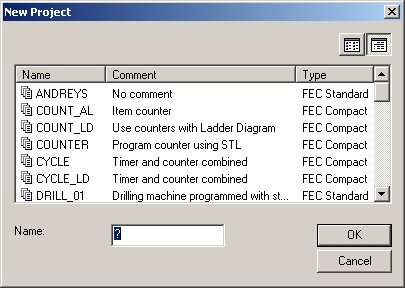

После чего появится окно рис. Где нужно в окошке Name: ввести имя нового проекта не совпадающее с именами уже существующих проектов перечисленных в списке.
Набрать имя проекта «Работа№1» и нажать «ОК». После этого появляется окно с запросом параметров нового проекта: Name Created Controller Comment, в окошке Controller для контроллера FC-20 необходимо установить его тип: «FEC Compact».

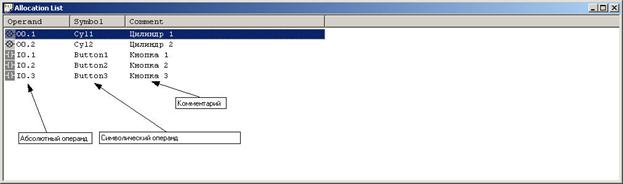

После этого в список занятости «Allocation list» внести необходимые переменные. Для этого необходимо двойным щелчком левой кнопки мыши по строчке «Allocation list» в окне проекта «FST Project» открыть окно списка занятости. Затем внести необходимые переменные, нажимая F2 и заполняя поля окна «Allocation List Entry». Заполненный список занятости представлен на рис. .

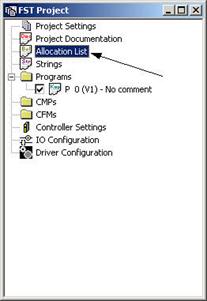

Вызов окна списка занятости производится при помощи двойного щелчка левой кнопкой мыши по пункту «Allocation list» в окне «FST project» рис. .
Затем внести необходимые переменные, нажимая F2 и заполняя поля окна «Allocation List Entry».
В списке занятости назначается, какие входы выходы (Operand) рис. . контроллера будут соответствовать каким символическим именам (Symbol) рис. . и вводятся комментарии к ним.
Обозначение входа контроллера начинается с заглавной буквы «I» от слова «Input» - «Вход», а обозначение выхода с буквы «O» от слова «Output» - «Выход». За первой буквой идут две цифры, обозначающие физическое расположение контакта, соответственно номер слова и через точку номер контакта в слове (номера обозначены на корпусе контроллера). Пример: обозначения - I0.1 – второй вход первого слова (нумерация начинается с нуля), или O0.2 – третий выход контроллера.
Обозначения в форме O0.1, I1.3 и т.д. – называются абсолютными операндами (Absolute Operand), они указывают на абсолютный адрес входа или выхода контроллера и не имеют отношения к функции связанной с ним.
Для упрощения программирования вводятся символические имена (Symbolic Operand) Символические имена (набираются латиницей) могут произвольно задаваться пользователем и быть поставлены в соответствие той или иной функции выполняемой обозначаемым входом или выходом. Например – если выход O0.1 отвечает за выдвижение первого цилиндра, то его символическое имя может быть «Cyl1».
Для описания действия входа или выхода на русском языке используется поле комментария (Comment), значение этого поля не связано с работой программы и может быть произвольным.
Абсолютные имена операндов не должны повторяться, это верно и для символических имен операндов, но не касается комментариев.
Редактор релейно-контактных схем
Программа РКС создается из блоков. Каждый блок (Rung) обозначается в виде горизонтальной линии, содержащей блочные секции (контакты (contact) и катушки (coil)). В качестве начальной точки при создании программы отображается пустой блок.
Блок (Rung)
Каждый блок содержит условную и исполняемую часть. Первые секции блока содержат условную часть, последняя секция блока - исполняемую часть.
С помощью меню «LDR Shortcuts» Вы можете выбрать символы для исполняемой и условной частей.
– Вставить блок до выделенного в момент
нажатия кнопки блока (Ctrl+Shift+W).
