Методические указания по выполнению курсовой работы по дисциплине «Взаимозаменяемость, стандартизация и технические измерения», страница 5

1,3

1,5

1,3

                                                                                              B

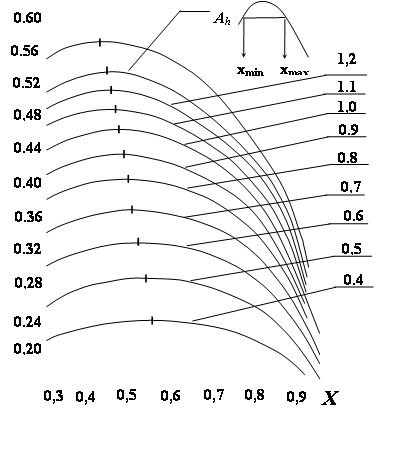

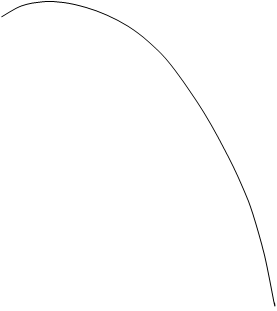

         Рис.5- Графики для определения относительных эксцентриситетов в зависимости от величины и отношения  l/d

В соответствии с ГОСТ 24643-81 (табл. 2.20 [2]) по квалитету допуска диаметра и принимаемой относительной геометрической точности формы поверхности (табл. 2.19 [2]) определяем степень точности формы сопрягаемых цилиндрических поверхностей. Затем, по ГОСТ 24643-81 (табл. 2.18 [2]) назначается допуск цилиндричности сопрягаемых поверхностей.При необходимости производится тепловой расчёт подшипника скольжения по методике, предлагаемой на с. 289 [2].

3.1.3 Пример выполнения расчёта.

Исходные данные:

d=150 мм – диаметр цапфы вала;

l=200 мм – длина цапфы;

n=500 мин¹ – частота вращения вала;

R=10 кН – нагрузка на цапфу;

Сталь 45 закалённая – материал вала;

БрАЖН10-4-4 – материал втулки;
