Электрические параметры пьезокерамического фильтра ПФ1П–043
|
- средняя частота полосы пропускания, кГц - полоса пропускания на уровне -6дБ, кГц - селективность при расстройке ±9кГц, дБ, не менее - неравномерность в полосе пропускания, дБ, не более - затухание в полосе пропускания, дБ, не более - номинальная входная проводимость, мкСм - номинальная выходная проводимость, мкСм |
465 4÷7 35 2 9,5 500 500 |
На сегодняшний день практически ни одно радиоэлектронное средство не обходится без применения микросхем, так как они позволяют получить наилучшие характеристики, малые габаритные размеры, пониженное энергопотребление и высокую надежность.
Для радиоприёмных устройств разработана серия отечественных микросхем К174, которую и возьмем в качестве основной для применения в РПУ.
Для реализации трактов радио и промежуточной частот применим микросхему К174ХА2, структурная схема которой изображена на рисунке 6. 1.

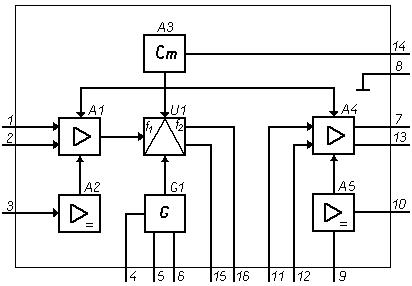

Рисунок 6.1– Структура микросхемы К174ХА2
Микросхема содержит: усилитель сигналов радиочастоты (А1) с системой АРУ (А2), гетеродин (G1), смеситель (U1), усилитель промежуточной частоты (А4) с системой АРУ (А5), стабилизатор (А3).
Назначение выводов: 1,2 –
вход усилителя радиочастоты; 2 – вход 2 усилителя промежуточной частоты;
3,9 –входы усилителей постоянного тока системы АРУ; 4,5,6 –
выводы контура гетеродина; 7,13 – выходы усилителя промежуточной
частоты; 8 – общий вывод; 10 – вывод индикации уровня сигнала; 11,12
– вход усилителя промежуточной частоты; 14 – питание (
); 15,16 –
выход смесителя.
Электрические параметры микросхемы К174ХА2:
|
– напряжение питания, В – потребляемый ток, мА, не более – отношение сигнал/шум при Uвх=20мкВ, дБ, не менее – коэффициент гармоник, при Uвх=30мВ, %, не более – частота входного сигнала, МГц, не более – входное сопротивление УВЧ, кОм, не менее – входное сопротивление УПЧ, кОм, не менее |
4,8÷15 16 26 8 27 3 3 |
Для усиления низкочастотного сигнала применим усилитель мощности низкой частоты К174УН5. В составе данной микросхемы имеются каскады: входной, согласующий, каскад усиления и выходной.
Электрические параметры микросхемы К174УН5:
|
– напряжение питания, В – потребляемый ток, мА, не более – входное сопротивление, кОм, не менее – полоса воспроизводимых частот, кГц, при Uвх=10мВ – сопротивление нагрузки, Ом, не менее – выходная мощность, Вт, не менее |
9–15 30 10 0,03÷20 3,2 2 |
