Расчет систематических и случайных ошибок автоматических устройств телекоммуникационных систем, страница 8

Данные, занесенные в таблицу, представим на одних осях координат в виде семейства графиков me(mz) при различных значениях Ky:

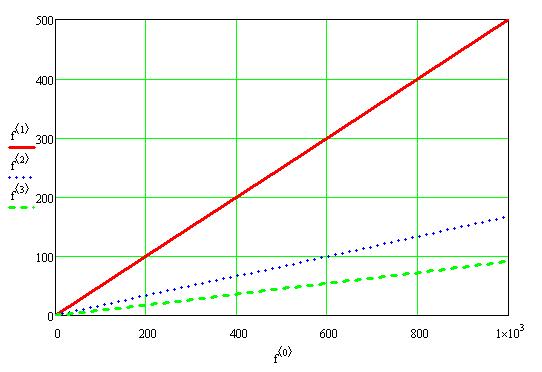

Рис. 24. Семейство графиков me(mz) при различных значениях Ky.

5.2. Исследование астатической системы.

5.2.1. Исследование астатической системы при постоянном уровне полезного сигнала.

При воздействии на вход системы полезного сигнала в виде ступенчатой функции сформируем временные диаграммы входного сигнала, выходного сигнала, ошибки работы системы. Схема приведена на рис. 25:

Рис. 25. Simulink – модель астатической системы (полезный сигнал в виде ступенчатой функции).

Рис. 26. Процессы в астатической системе при полезном сигнале в виде ступенчатой функции.

На основе собранной модели определим количественную зависимость установившейся ошибки me работы системы от величины входного сигнала mx при нескольких значениях коэффициента усиления системы Ky. Результаты измерений занесем в таблицу:

Таблица 3. Ошибка me при воздействии полезного сигнала mx.

mx, мВ

0

50

100

150

200

, мВ

Ky = 1

0

0.02466

0.01839

0.006258

0.006153

Ky = 5

0

0.001151

0.02302

0.003453

0.004605

Ky = 10

0

0.03512

0,00353

0,003415

0,007059

Данные, занесенные в таблицу, представим на одних осях координат в виде семейства графиков me(mx) при различных значениях Ky:

Рис. 27. Семейство графиков me(mx) при различных значениях Ky.

5.2.2. Исследование астатической системы с линейно изменяющимся уровнем полезного сигнала.

Сформируем на входе системы линейно нарастающий во времени сигнал и визуально определим вид временной зависимости установившейся ошибки системы при значениях коэффициента усиления Ky = 1, Ky = 5, Ky = 10. Для этого будем использовать следующую схему:
