Этот интеграл является стандартным, решением которого является выражение:

 ,

где:

;

В итоге получаем:

;

Подставляя численные значения, получаем:

Дисперсия флуктуационной ошибки  [В2].


5. Результаты экспериментальных исследований.

В этом разделе будет произведена разработка системы MATLAB моделей замкнутых линейных систем управления с отрицательной обратной связью на основе пакета Simulink.

5.1. Исследование статической системы.

5.1.1. Исследование статической системы при постоянном уровне полезного сигнала.

При воздействии на вход системы полезного сигнала в виде ступенчатой функции сформируем временные диаграммы входного сигнала, выходного сигнала, ошибки работы системы. Схема приведена на рис. 15:

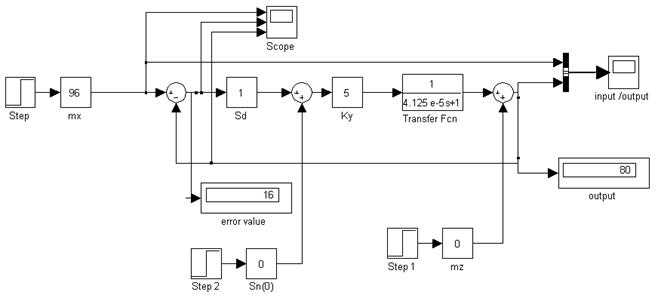

Рис. 15. Simulink – модель статической системы (полезный сигнал в виде ступенчатой функции).

Рис. 16. Процессы в статической системе при полезном сигнале в виде ступенчатой функции.

На основе собранной модели определим количественную зависимость установившейся ошибки me работы системы от величины входного сигнала mx при нескольких значениях коэффициента усиления системы Ky. Результаты измерений занесем в таблицу:

Таблица 1. Ошибка me при воздействии полезного сигнала mx.

mx, мВ

0

50

100

150

200

me, мВ

Ky = 1

0

25.32

50.64

75.95

101.3

Ky = 5

0

8.333

16.67

25

33.33

Ky = 10

0

4.545

9.091

13.64

18.18

Данные, занесенные в таблицу, представим на одних осях координат в виде семейства графиков me(mx) при различных значениях Ky:

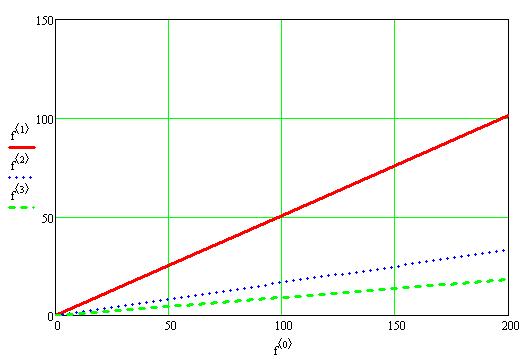

Рис. 17. Семейство графиков me(mx) при различных значениях Ky.
