Автоматизированная система управления «Экспресс-3», страница 8

Функция “ViPNet-сервер открытого интернета”. Данная функция обеспечивает организацию безопасного подключения компьютеров локальной сети к Интернет без их физического отключения от локальной сети организации через отдельный координатор.

Кроме координаторов и клиентов, в состав корпоративной сети входят Центр управления сетью (ЦУС), Удостоверяющий и Ключевой центр (УКЦ), Центр управления политиками безопасности (ЦУПБ). Все перечисленные центры выполняют административные функции. ЦУС и УКЦ отвечают за конфигурирование сети, разрешение и запрещение связи между объектами сети, генерацию ключей, используемых для шифрования, и т.п. ЦУПБ отвечает за формирование корпоративной политики безопасности и ее рассылку на сетевые узлы.

Рассмотрим логическую схему типового Центрального узла АСУ «Экспресс-3» и варианты подключения терминалов и АРМов к ресурсам АСУ «Экспресс-3». Схема представлена на рис.2:



Рис.2.Логическая схема типового Центрального узла АСУ «Экспресс-3» и варианты подключения терминалов и АРМов к ресурсам АСУ «Экспресс-3»

Взаимодействие терминалов и АРМов АСУ «Экспресс-3» с ресурсами центральных вычислительных узлов возможно в следующих вариантах подключения:

·  при доступе из СПД ОАО «РЖД»;

·  при доступе из внешних сетей.

Доступ из внешних сетей предполагает использование в качестве среды передачи данных:

·  телефонные сети (коммутируемый доступ);

·  Интернет.

Во всех случая доступа взаимодействие осуществляется по протоколу TCP/IP. При организации коммутируемого доступа используется протокол PPP.

Требования к аппаратным средствам и операционной среде для ПО ViPNet Client

ПО ViPNet Client может работать на IBM-совместимых компьютерах (стационарных или переносных) с модемом или сетевым адаптером со следующей рекомендуемой конфигурацией:

·  Процессор – не менее Pentium III;

·  ОЗУ – не менее 512 Мбайт;

·  Свободное место на жестком диске – не менее 300 Мбайт;

·  Операционная система – Microsoft Windows 2000 (32 бит) SP4 с установленным обновлением системы безопасности KB835732 (локализация обновления обязательно должна соответствовать локализации ОС Windows), XP (32 бит), Server 2003 (32 бит)/Vista (32/64 бит), Server 2008 (32/64 бит), Windows 7 (32/64 бит), Server 2008 R2.

Используемая версия программы Internet Explorer должна быть не ниже 6.0.

Установка программы ViPNet Client

Для установки ViPNet Client на рабочую станцию необходимо иметь:

·  Соответствующий инсталляционный комплект (Setup.exe).

·  Набор ключей (ключевой дистрибутив) и парольную информацию для пользователя рабочей станции, предоставляемые администратором Удостоверяющего и Ключевого Центра (УКЦ).

Процесс установки программы ViPNet Client может проходить как в интерактивном, так и в неинтерактивном режиме. Рассмотрим интерактивный режим установки.

Интерактивный режим установки

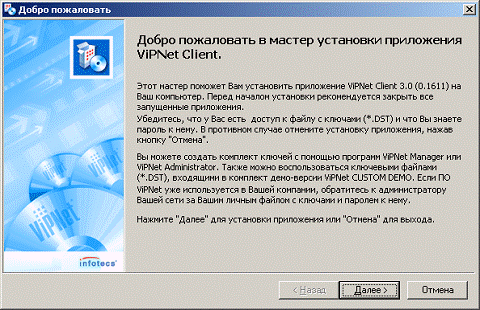

Для начала процесса установки ViPNet Client необходимо запустить файл setup.exe, находящийся в установочном комплекте. После запуска программы установки на экране появится окно мастера установки «Добро пожаловать»(Рис.3).

Рис.3.

Для продолжения необходимо нажать кнопку«Далее». Мастер установки представит лицензионное соглашение об использовании программного обеспечения ViPNet (Рис.3).

Рис.4.

Для продолжения установки программы выбираем «Я принимаю соглашение»и нажимаем кнопку «Далее». Если выбрано «Я не принимаю соглашение», то кнопка «Далее»недоступна и продолжение установки невозможно. На этом шаге и следующих за ним шагах установки можно нажимать кнопку «Назад»для возврата к предыдущему шагу или кнопку «Отмена»для отмены установки программы.
