При открытии этого файла появляется окно рис.4.

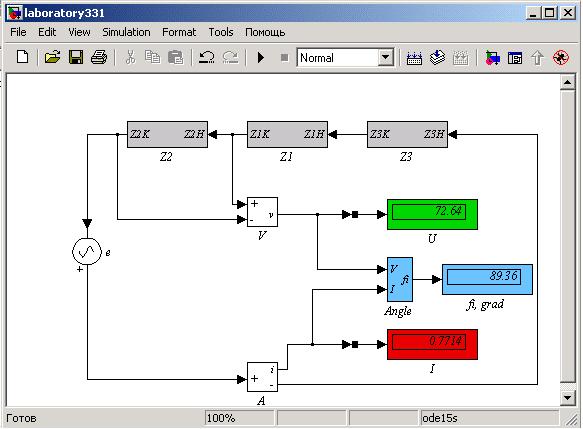

Рис. 4. Модель схемы последовательного соединения приемников

Для заполнения табл.1,2 в схеме рис.4 необходимо изменять точки подключения вольтметра V. На рис.4. вольтметр V подключен на измерение напряжения U₁, а фазометр Angle – на измерение угла между напряжением U1 и током I.

Вольтметр V «присоединяется» к нужным точкам схемы следующим образом. Курсор мыши подводится к нужному зажиму вольтметра V, и когда курсор станет в виде знака «+», нажимается и не отпускается ЛКМ. Далее мышь ведут к нужной точке схемы. Как только «+» станет двойным, ЛКМ можно отпустить. После выполнения этой операции от зажима вольтметра V к нужной точке схемы будет прорисована соединительная линия. Точно также «присоединяется» и другой зажим вольтметра (см. рис.3).

 Удаление соединительных линий между вольтметром и точками схемы осуществляется следующим образом. Ненужная соединительная линия выделяется одним щелчком ЛКМ по ней. При этом линия выделяется маркерами черного цвета. Затем на клавиатуре нажимается клавиша Delete. Выделенная линия после этого исчезает.

Величина ЭДС e выбирается исходя из того, чтобы ток I в цепи составлял около 1 А. Изменение величины ЭДС e осуществляется следующим образом. Двойным щелчком левой клавиши мыши (ЛКМ) по блоку e открывают окно рис.5. В самой верхней строке окна рис.5 задается амплитудное значение ЭДС и нажимается кнопка «ОК». После всех необходимых изменений здесь и далее схема запускается на моделирование кнопкой , расположенной на верхней панели инструментов. Значения тока, напряжения и угла считываются с соответствующих мини-дисплеев (I; U;  fi, grad).

Рис. 5. Окно настройки параметров источника питания

Примеры расчетов к табл.1 и последующим таблицам даны в приложении.

Таблица 1
