Цвета – зеленый, желтый, голубой и красный.

Катодолюминесцентный

Имеется на подложке анод

(-) Сложность в управлении (мультиплексор), ограниченный ресурс, разность яркости свечения отдельных индикаторов, напряжение для питания катодов.

Цвета свечения – зеленый, лимонный, желтый, голубой, сине-зеленый, красный, хорошая контрастность свечения.

Полупроводниковые

Полупроводниковые – набор светодиодов 1-го или нескольких сегментов.

Явление электронной люминесцентной (открыто лосевым в 1923 г). При изготовлении больших сегментов используют 2 или несколько параллельно или последовательных светодиодов.

Свет свечения – красный, оранжевый, желтый, зеленый, синий, голубой.

(-) Большое потребление электроэнергии.

OLED – дисплей

Дисплеи построены на интегральных светодиодов. Высокая контрастность, яркость большим полем просмотра. Малый срок службы. Красный 4 000 часов, синий 700 часов, желтый 10 000 час.

Плазменные панели (индикаторы)

В 60 гг. первые разработки PDP (Plasma Duspley Panel)

ВАХ – разрядов в газе.

ВАХ имеет ряд характерных участков используемых разных областях науки и техники.

1-2 – стадии несамостоятельного разряда, ионизация газа происходит по воздействию внешних лучей (микро Ампер)

2-3 – стадия пробоя при увеличении напряжения

3-4 – стадия самостоятельного разряда (тлеющий разряд). Ударная ионизация, термическая ионизация.

4-5 – то самостоятельной стадии, к дуговой точке

5 – дуговая стадия

1-я стадия: режим подогрева электродов.

UЛ+L

Плазменные панели – типы лампа. Толщина – 6 дюймов.

(+)Высокая контрастность, не сведение лучей.

Жидкокристаллический индикатор

Пассивный индикатор.

Индикатор сзади – просвечивающий индикатор. Спереди – отражающий индикатор.

Все формируется на различных эффектах.

Твист – эффект

(+) Возможность работы в условиях внешней засветки, долгий срок службы, мало изнашиваются.

(-) Ограниченный угол обзора, боязнь низких температур.

По виду элементов отображения информации и способа формирования информации поля индикаторов могут быть:

-сегментные (в лаборатории программируем)

-матричные

-экраны и модули экранов.

По числу знакомест индикаторы могут быть: однопозиционные и многопозиционные.

По способу управления: со встроенным и без встроенного управления.

Полупроводниковые индикаторы.

Виды и способы управления.

По способу управления:

  1. статические – когда все позиции индикатора засвечиваются одновременно, в один момент времени.

Нужно устройство, чтоб нам довключить байт индикации.

-Формирование тока сегмента

-Дешифратор

-Регистр

  1. мультиплексные режим управления

Программно-технические способы реализации.

-  Аппаратный – вся индикация осуществляется аппаратом

-  Программный

Частота мерцания 20Гц. Регулировка яркости свечения.

Сколько позиций, столько и должно быть портов.

-  Программно-аппаратный

Дано:

-  Пусть порт А вывод байта индикатора

-  Порт В вывод позиции индикатора

-  Индикаторы ОК

-  Число позиций – и формат байта индикации.

Рус 93h

настройка                                   MVI A, 90      A    УСРР

порта                               OUT 93           РУС    А

выделяем байт                MVI A, 5B      А    КОД 2

индикации                      OUT 90           РА    А

засветка                           MVI A            А    ХОД 1

позиции                           OUT 91           РВ    А

переход на                      MVI A            А    ХОД

несушест. позицию        OUT 91           несущест. позиц

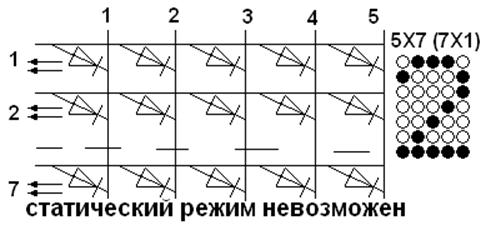

Матричные индикаторы.

Форму матричных индикаторов включает следующей формой.

0900          7C       1-я ст. код 0

0901          82        2-я ст. код 0

0902          82        3-я ст. код 0

0903          82        4-я ст. код 0

0904          7C       5-я ст. код 0

0905          00        1-я ст. код 1

0906          00        2-я ст. код 1

0907          08        3-я ст. код 1

0908          04        4-я ст. код 1

0909          FE       5-я ст. код 1

090F         44        1-я ст. код 3

0910          82        2-я ст. код 3

0911          92        3-я ст. код 3

0912          92        4-я ст. код 3

0913          6C       5-я ст. код 3

0914          1E       1-я ст. код 4

0915          10        2-я ст. код 4

0916          10        3-я ст. код 4

0917          10        4-я ст. код 4

0918          FE       5-я ст. код 4

Основные технические характеристики п/п индикаторов.

Сила света – это излучаемый светодиодом световой поток приходящийся на 1 (?) угла в направлении перпендикулярно плоскости излучаемого кристалла. Это величина указывается при некотором значении прямого тока, через светодиод и измеряется в Кд (канделах).

Яркость- это отношение силы света к плоскости излучающей поверхности Кд/м2, при некотором заданном значении прямого тока через светодиод.

Разброс силы света

Разброс яркости

где

 – max спектрального распределения.

Электрические параметры.

Постоянное прямое напряжение – это падение напряжения на светодиоде при протекании через него постоянного тока, если номинальное – то номинальное падение.

Прямое падение около – 1 вольта.

MAX допустимый прямой ток – предельная характеристика электричества, которая показывает MAX границу тока, которое может протекать  через диод, при повышении диод выходит из строя (пробой).

MAX допустимое обратное напряжение – показывает импульс, с каким параметром для себя безопаснее может выдержать.
