Основные характеристики зданий и сооружений расходного склада дизельного топлива. Основные характеристики здания масел в таре. Основные характеристики здания станции пожаротушения. Сооружения очистки производственно-дождевых сточных вод склада ГСМ. Отопление и вентиляция. Характеристика и свойства веществ, обращающихся в блоке складов ГСМ

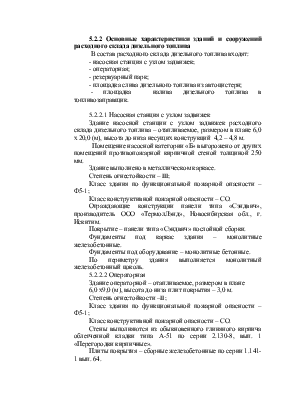

5.2.2 Основные характеристики зданий и сооружений  расходного склада дизельного топлива

В состав расходного склада дизельного топлива входят:

- насосная станция с узлом задвижек;

- операторная;

- резервуарный парк;

- площадка слива дизельного топлива из автоцистерн;

- площадка  налива дизельного топлива в топливозаправщик.

5.2.2.1 Насосная станция с узлом задвижек

Здание насосной станции с узлом задвижек расходного склада дизельного топлива – отапливаемое, размером в плане 6,0 х 20,0 (м), высота до низа несущих конструкций  4,2 – 4,8 м.

Помещение насосной категории «Б» выгорожено от других помещений противопожарной кирпичной стеной толщиной 250 мм.

Здание выполнено в металлическом каркасе.

Степень огнестойкости – III;

Класс здания по функциональной пожарной опасности – Ф5-1;

Класс конструктивной пожарной опасности – СО.

Ограждающие конструкции панели типа «Сэндвич», производитель ООО «ТермолЛэнд», Новосибирская обл., г. Искитим.

Покрытие – панели типа «Сэндвич» послойной сборки.

Фундаменты под каркас здания – монолитные железобетонные.

Фундаменты под оборудование – монолитные бетонные.

По периметру здания выполняется монолитный железобетонный цоколь.

5.2.2.2 Операторная

Здание операторной – отапливаемое, размером в плане

6,0 х9,0 (м), высота до низа плит покрытия – 3,0 м.

Степень огнестойкости –II;

Класс здания по функциональной пожарной опасности – Ф5-1;

Класс конструктивной пожарной опасности – СО.

Стены выполняются из обыкновенного глиняного кирпича облегченной кладки типа А-51 по серии 2.130-8, вып. 1 «Перегородки кирпичные».

Плиты покрытия – сборные железобетонные по серии 1.141-1 вып. 64.

Кровля - мягкая рулонная с утеплителем из минераловатных плит.

Фундаменты ленточные из сборных бетонных блоков по ГОСТ 13579-78*.

5.2.2.3. Резервуарный парк

Резервуары хранения дизельного топлива размещены в поддоне из монолитного железобетона размером 26,24 х 27,78 (м),высота ограждающих стен поддона равна h = 300 мм.

Фундаменты под резервуары хранения дизельного топлива – монолитные железобетоны.

5.2.2.4  Площадка автоматизированного налива

Площадка для автоматизированного налива дизельного топлива в топливозаправщик, размером 6,0 х 12,0 (м), монолитная железобетонная. Над площадкой устраивается навес. Каркас навеса – металлический. Покрытие – профлист Н 60-845-0,8 по металлическим прогонам.

5.2.2.5 Площадка слива дизельного топлива из автоцистерн

Площадка для слива дизельного топлива из автоцистерн, размером в осях 6,0 х 12,0 (м), выполняется из монолитного железобетона.

5.2.3 Основные характеристики здания масел в таре

Здание склада масел в таре неотапливаемое, размером в плане 6,0 х 18,0 (м), высота до низа несущих конструкций  3 – 3,6 м, выполнено в металлическом каркасе.

Степень огнестойкости – III;

Класс здания по функциональной пожарной опасности – Ф5-2;

Класс конструктивной пожарной опасности – СО.

Стены – профлист С44-100-0,7 по металлическим прогонам и сетчатые.

Покрытие – профлист Н 60-845-0,8 по металлическим прогонам.

С торцевой стены у оси 5 и в осях 3-4 по оси А выполнены рампы с навесом.

Вдоль торцевой стены по оси 1 выполнен навес с сетчатым ограждением.

Фундаменты – монолитные железобетонные.

По периметру здания выполняется монолитный железобетонный цоколь.

5.2.4 Основные характеристики здания станции пожаротушения

Здание станции пожаротушения отапливаемое, размером в осях 6,0 х 16,0 (м), высота до низа несущих конструкций 4,5 – 5,1 м.

Здание оборудовано монорельсом грузоподъемностью 2 тн.

Степень огнестойкости –II;

Класс здания по функциональной пожарной опасности – Ф5-1;

Класс конструктивной пожарной опасности – СО.

Каркас здания металлический. Стены –панели типа «Сэндвич», производитель ООО «ТермолЛэнд», Новосибирская обл., г. Искитим.

Покрытие – панели типа «Сэндвич» послойной сборки.

Фундаменты под каркас здания – монолитные железобетонные.

Фундаменты под оборудование – монолитные бетонные.

По периметру здания выполняется монолитный железобетонный цоколь.

6.1.1.5 Расчет расхода воды на нужды пожаротушения

Расчет расхода воды на нужды пожаротушения в вахтовом поселке согласно СНиП 2.04.02-84* п.2.12 количество одновременных пожаров в населенном пункте – 1, расход воды на наружное пожаротушение выполнен по максимальному требуемому расходу– 5 л/с. Продолжительность тушения пожара – 3 часа.

Количество воды на наружное пожаротушение поселка составляет

533.633=54 м³.

Проектом приняты два резервуара объемом по 50 м ³каждый.

6.1.1.6 Расчет расхода воды на нужды пожаротушения объектов блока складов ГСМ

На складах дизельного топлива и масел в таре возможно возгорание на следующих объектах:

-в горизонтальных наземных резервуарах типа РГСН-75 для хранения дизельного топлива;

-в поддоне размещения резервуаров;

-на площадках слива-налива дизельного топлива;
