Приложение 1

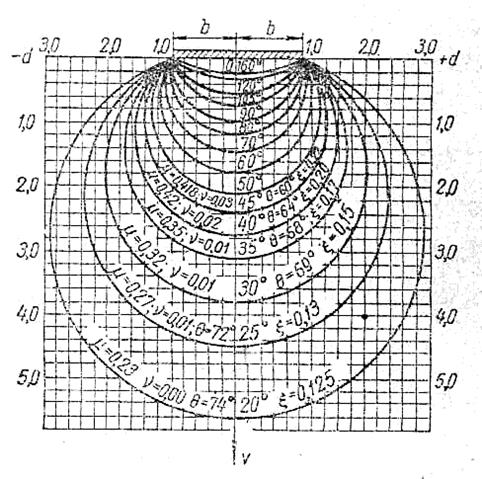

ГРАФИКИ
|
|
|
Приложение 2
Т А Б Л И Ц Ы
Таблица 1
Главные напряжения р1 и р2, максимальные касательные напряжения τмакс и углы наибольшего отклонения Өмакс как функции углов видимости α для равномерно распределенной нагрузки р0 в условиях плоской задачи
|
α, о |
|
|
|
|
|
0 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 |
0,00 0,23 0,27 0,32 0,35 0,42 0,48 0,52 0,57 0,61 0,65 0,69 0,72 0,76 0,79 0,82 0,85 0,87 0,90 0,91 0,93 0,94 0,96 0,97 0,97 0,98 0,98 0,99 0,99 1,00 |
0,00 0,00 0,01 0,01 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,09 0,10 0,13 0,15 0,18 0,21 0,24 0,28 0,31 0,35 0,39 0,43 0,48 0,52 0,58 0,64 0,67 0,72 0,78 |
0,00 0,11 0,15 0,16 0,18 0,20 0,23 0,24 0,46 0,28 0,29 0,30 0,31 0,31 0,32 0,32 0,32 0,31 0,31 0,30 0,29 0,28 0,26 0,24 0,23 0,20 0,18 0,16 0,15 0,11 |
90 74 72 69 68 64 60 58 56 54 51 49 47 45 42 40 37 35 32 30 27 24 22 20 17 15 13 11 9 7 |
Таблица 2

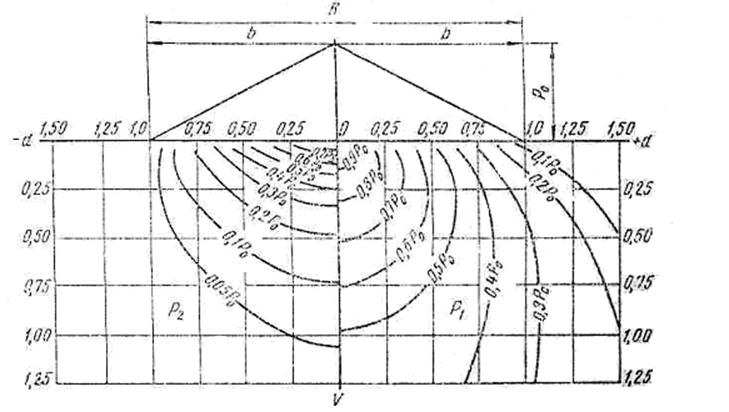

Главные напряжения р1 от полосообразной нагрузки, распределенной по закону равнобедренного треугольника в долях от р0
в условиях плоской задачи
|
υ |
0 |
0,25 |
0,50 |
0,75 |
1,00 |
|
0 0,25 0,50 0,75 1,00 |
1,0 0,828 0,711 0,606 0,500 |
0,75 0,75 0,657 0,567 0,480 |
0,500 0,593 0,550 0,490 0,450 |
0,250 0,406 0,430 0,419 0,402 |
0,00 0,255 0,313 0,323 0,335 |
Таблица 3
Главные напряжения р2 от полосообразной нагрузки, распределенной по закону равнобедренного треугольника в долях от р0
в условиях плоской задачи
|
υ |
0 |
0,25 |
0,50 |
0,75 |
1,00 |
|
0 0,25 0,50 0,75 1,00 |
1,0 0,413 0,192 0,096 0,060 |
0,75 0,345 0,178 0,091 0,050 |
0,500 0,242 0,121 0,068 0,048 |
0,250 0,125 0,069 0,049 0,047 |
0,00 0,049 0,048 0,046 0,045 |
