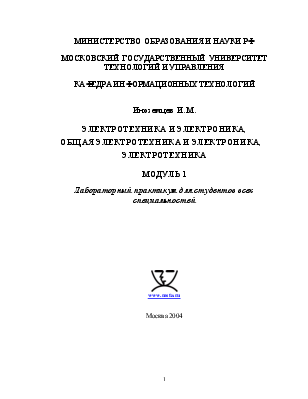

Общая электротехника и электроника: Лабораторный практикум

Иноземцев И.М.

ЭЛЕКТРОТЕХНИКА И ЭЛЕКТРОНИКА,

ОБЩАЯ ЭЛЕКТРОТЕХНИКА И ЭЛЕКТРОНИКА,

ЭЛЕКТРОТЕХНИКА

МОДУЛЬ 1

Лабораторный практикум для студентов всех специальностей

УДК. 621.317

Ó Иноземцев И.М. Электротехника и электроника. Общая электротехника и электроника. Электротехника. Лабораторный практикум. М., МГУТУ. 2004.

Лабораторный  практикум составлен в соответствии с программами по электротехническим дисциплинам и стандартами по специальностям 21.02., 22.02., 07.02., 17.06., 27.01…..27.12., 27.13.,35.11.

Автор:   Иноземцев И. М.  проф., д.т.н.

Рецензент: Попов А.А. проф.

_________________________________________________

Ó Московский государственный университет технологий и управления. 2004г. 109004, Москва, Земляной вал, 73.

                                       1.ВВЕДЕНИЕ

    Изучение  характеристик  электротехнических и электронных устройств и систем  проводятся на ЭВМ путем моделирования  их с помощью программы

«ELEСTRONICS WORKBENCH » ( пятая версия).  Основная цель проведения  лабораторных работ - закрепление знаний,  полученных при прослушивании лекций и  самостоятельного изучения электротехники и электроники по учебникам.  Одновременно ставится задача  освоения методов моделирования   электрических и электронных устройств с помощью ЭВМ.

   Исследование вариантов построения  различных  электротехнических  и  электронных  устройств путем их моделирования на  ЭВМ имеет ряд преимуществ  перед моделированием на реальных макетах. Моделирование на ЭВМ позволяет  более оперативно исследовать различные варианты построения электротехнических и электронных устройств, не тратя время на  изготовление их реальных макетов. Кроме этого многие электронные интегральные микросхемы и устройства в настоящее время так сложны и содержат так много транзисторов, что  их  изучение  на реальных макетах просто невозможно.

    При моделировании электронных систем с помощью ЭВМ упрощается  проверка   устойчивости  электронных устройств  при изменении  характеристик окружающей среды, а также параметров элементов схем во времени. Появляется также возможность  более оперативного ознакомления студентов  с новыми теоретическими и экспериментальными разработками в области электроники и электротехники.

    Естественно при изучении такой дисциплины как «Электротехника и электроника» моделирование на ЭВМ должно  дополняться проведением исследований на  реальных экспериментальных установках. Эти установки  и особенности работы с ними описываются  в отдельном лабораторном практикуме.

Описываемая ниже серия лабораторных  работ базируется на использовании пятой версии  программы «ELEСTRONICS WORKBENCH» [3]. Практически все лабораторные работы в той или иной степени модернизированы. После названия  файла каждой из работ в скобках  приводится названия файла их прототипа. Описания работ приведены для  модернизированных вариантов работ.

2.ОСОБЕННОСТИ ПРОВЕДЕНИЯ ИССЛЕДОВАНИЙ ЭЛЕКТРИЧЕСКИХ  И ЭЛЕКТРОННЫХ СИСТЕМ МЕТОДАМ МОДЕЛИРОВАНИЯ НА КОМПЬЮТЕРАХ

   Для анализа и синтеза электрических и электронных систем широко используются различные программы и компьютерные модели, например, «МАТЛАБ», «ELEСTRONICS WORKBENCH» и др.
