-  малогабаритный монитор-видоискатель, закрепляемый на короткой досмотровой штанге (рис. 10.4);

-  портативное устройство видео наблюдения (рис.10.5).

авиатор в коробке

Рис. 10.1. Досмотровая система «Авиатор» в кейсе


Рис. 10.2. Досмотровая система «Авиатор» в сборе


Рис. 10.3. Комплект быстросъемных взаимозаменяемых
телевизионных камер


Рис. 10.4. Малогабаритный монитор-видоискатель

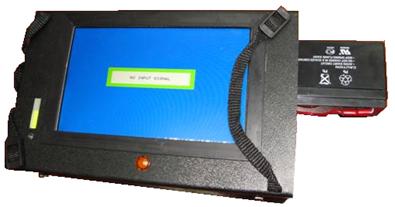

Рис. 10.5. Портативное устройство видео наблюдения с аккумулятором

Для поиска скрытых объектов телевизионная камера, закрепленная на телескопической досмотровой штанги, направляется на обследуемый объект.

При необходимости включается подсветка и регулируется её яркость.

Изображение объекта через объектив проектируется на приёмную матрицу телевизионной камеры.

Преобразованное изображение в виде аналогового сигнала передается по магистральному кабелю в устройство видеонаблюдения.

10.3. Техника безопасности при работе с системой «Авиатор»

При работе с досмотровой системой «Авиатор» опасность представляет контракт досмотровой штанги с открытыми токоведущими частями досматриваемого объекта.

10.4. Порядок выполнения работы

10.4.1. Подготовка к работе

1.  Достать устройство видео наблюдения (УВ) и присоединить ремень подвески (длина ремня регулируется по необходимости).

2.  Установить заряженную аккумуляторную батарею.

3.  Проверить работоспособность УВ, включив тумблер питания, расположенный на правой боковой панели.

4.  Собрать удлиненную досмотровую штангу (ДШ) и соединить ее с УВ (рис. 10.6).
