8 ПОДБОР И ПРОВЕРОЧНЫЙ РАСЧЁТ МУФТЫ.

Муфты ставятся для связи электродвигателя с редуктором и редуктора с исполнительным органом. В первом случае ставятся упругие муфты, в частности муфта упругая втулочно-пальцевая МУВП, которая состоит из двух полумуфт и пальцев с резиновыми втулками.

МУВП допускает смещение валов осевые - до 15 мм, радиальные - до 0.6 мм и перекос осей до 1°.

Муфты МУВП подбираются из табл. 8. 1. и табл. 8. 2. по расчётному крутящему моменту :

 где:

 - передаваемый крутящий момент ;
 - коэффициент, определяемый из табл. в зависимости от режима работы.

После подбора муфты делаются проверочные расчёты.

8.1.Проверочный расчёт резиновых втулок на смятие.

 - диаметр окружности расположения пальцев:

;

 - диаметр отверстия под резиновую втулку;

 - диаметр и число пальцев;

 - длина резиновой втулки.

8.2. Проверочный расчёт пальцев на изгиб.

, где:

 - плечо действия (плечо изгиба) окружной силы, приходящейся на один палец :

 - предел текучести материала пальца из стали 45.

Табл. 8.1.

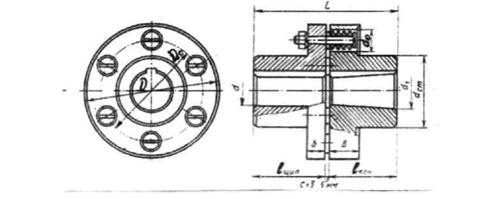

Муфты упругие втулочно-пальцевые (ГОСТ 21424-75)
