О П И С А Н И Е  Э В М « MIX »

1.  Назначение и состав.

ЭВМ  «MIX»  предназначена для изучения принципов построения и функционирования ЭВМ, получения практических навыков по программированию и работе за пультом управления ЭВМ.

ЭВМ реализована в виде интерактивной имитационной модели, запускаемой на   IBM   совместимой ПЭВМ, работающей под управлением OS MS DOS.

Cтартовым файлом программной модели ЭВМ «MIX» является файл labor. exe  папки «КАФ 8» (пункт «ЭВМ» основного меню, подпункт «ЭВМ - Цветн.» см. ниже.).

  2. Краткие сведения о ПЭВМ «MIX» :

 1.Команды:

- формат  - трехадресные.

- длина  - 32 бита ( 4 байта ).

КОП	А 1	А2	А 3
1 б	1 б	1 б	1  б

2. Данные:

- разрядность - 32 бита ( 4 байта ).

    Типы данных:

           целые ( диапазон -2  ³¹ < = x < = 2  ³¹ ) -

   кодируются 32-х разрядным дополнительным кодом;

   [32]разряд  – знаковый.

    символьные – кодируются по таблице ASCII.

    В одной  ячейке ОЗУ  может храниться до 4-х символов.

3. Объем ОЗУ - 256 x 32 слов (разрядность адреса – 8 бит).

4.  Быстродействие - > 80 оп/сек.  Определяется быстродействием       ПЭВМ.

5.  Периферийные устройства:

·  АЦПУ  ( алфавитно-цифровое печатающее устройство);

·  ФСУ  (фотосчитывающее устройство для считывания данных с перфоленты);

·  УПД ПЛ  - устройство подготовки данных на  перфоленте (ПФЛ).

     3. Описание пульта управления (ПУ).

После запуска имитационной модели на экране монитора будет   отображаться ПУ ЭВМ, устройство ввода  (ФСУ)  и устройство вывода   (АЦПУ)

В нижней части экрана отобразится строка меню модели, содержащая информацию о клавишах, при нажатии на которые включаются следующие режимы имитации:

Q - формирование ПФЛ (запись программы на ПФЛ );

W - зарядка ПФЛ в устройство считывания;

F1 – обращение к справочнику, содержащему систему команд «ЭВМ MIX», а также таблицу ASCII;

ESC – завершение работы.

Пульт управления.

ПУ состоит из двух панелей:

а) Панель индикации ( ПИ ) -  отображает состояние ЭВМ и содержимое ее регистров:

     СМ - регистр результата АЛУ. Индицирует двоичный код результата, выполненной в АЛУ операции.

     РК -  регистр  команд УУ. Индицирует код выполняемой команды.

     СК - регистр счетчика команд. Индицирует код адреса команды, которая будет выполняться.

     АВТ – индикатор режима работы ( 1 - автоматический    /     0 - покомандный).

     АСТ – индикатор аварийного или принудительного останова (устанавливается в 1 при аварийном останове или при нажатии клавиши «СТОП» (принудительный останов)).

     ОСТ – индикатор завершения выполнения программы (устанавливается в 1, если ЭВМ находится в состоянии останова).

      УС   - регистр указателя стека.

 б) Панель управления ( ПУ ).  Содержит клавиши управления вычислительным процессом, которые активизируются нажатием клавиш клавиатуры, символы которых изображены над соответствующими клавишами управления ПУ.

     АВТ (кл. а) - включение режима автоматического выполнения программы;

     КОМ (кл. s) -  включение режима покомандного (пошагового) выполнения программы;

     ПУС (кл. z)  -  запуск программы;

     СТП (кл. x) - останов выполнения программ;

     ПРЕР (кл. m)  -  генерация сигнала прерывания;

     СБР (кл. 0)  -  сброс всех узлов ЭВМ в исходное состояние;

СК+ (кл. +)  - увеличивает содержимое счетчика команд на 1 ([СК] +1); при этом содержимое ячейки ОЗУ с адресом, содержащимся  в СК, индицируется на РК и СМ;

     СК – (кл. -) -  уменьшение содержимого счетчика команд на 1 ([СК] – 1). Используя клавиши СК -  и   СК +, можно просматривать содержимое  ячеек ОЗУ

ЧТЛ (кл. с)  -  считывание информации с перфоленты в ОЗУ. Информация, записанная на перфоленте, заносится в ОЗУ с нулевой ячейки.

4.  Порядок работы на ЭВМ  “MIX”

 В папке  КАФ.№ 8  выберите файл labor. еxe, а в главном меню пункт «ЭВМ»,  клавишами «», «» - подпункт «ЭВМ – Цветн.».

На экране появится изображение модели  ЭВМ " MIX".

Занесение программы на перфоленту.

Нажмите клавишу Q (подготовка перфоленты). На ФСУ высветится приглашение   “L : ”,  предлагающее ввести имя ленты. Наберите   имя, которое Вы желаете присвоить Вашей программе, нажмите клавишу “ВВОД”. Вам будет предоставлен экран для записи программы на  ПФЛ. При этом 32-разрядные коды чисел, команд и 8-разрядные коды символов необходимо представить в 16-ричной системе счисления.

Запись кодов операндов и команд программы производится, с первой позиции самой верхней строки экрана,  без пробелов и без указания  номеров ячеек. После записи каждой команды, числа или кодов четырех символов (т.е. после набора каждых  4-х байт информации занимающих одну ячейку ОЗУ) необходимо нажать клавишу «ВВОД». Когда программа будет полностью записана на перфоленту, для ее сохранения нажмите клавишу F7. На экране появится сообщение «СохрKак:  (имя Вашей программы)», предлагающее сохранить Вашу программу с указанным в сообщении именем. Если Вы не желаете немедленно изменить его, дайте подтверждение, нажав клавишу «ВВОД».

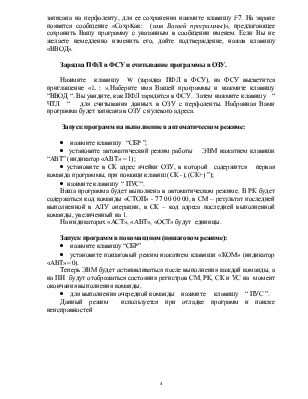

Зарядка ПФЛ в ФСУ и считывание программы в ОЗУ.

Нажмите  клавишу  W (зарядка ПФЛ в ФСУ), на ФСУ высветится приглашение «L : ».Наберите имя Вашей программы и нажмите клавишу “ВВОД “. Вы увидите, как ПФЛ зарядится в ФСУ.  Затем нажмите клавишу   “ ЧТЛ  “   для считывания данных в ОЗУ с перфоленты. Набранная Вами программа будет записана в ОЗУ с нулевого адреса.

 Запуск программ на выполнение в автоматическом режиме:

·  нажмите клавишу   “СБР ”;

·  установите автоматический режим работы    ЭВМ нажатием клавиши “АВТ” (индикатор «АВТ» = 1);

·   установите в СК адрес ячейки ОЗУ, в которой  содержится   первая  команда программы, при помощи клавиш (СК -), (СК+) ”);

·   нажмите клавишу  “ ПУС“.

Ваша программа будет выполнена в автоматическом режиме. В РК будет содержаться код команды «СТОП» - 77 00 00 00, в СМ – результат последней выполненной в АЛУ операции, в СК – код адреса последней выполненной команды, увеличенный на 1.

На индикаторах «АСТ», «АВТ», «ОСТ» будут  единицы.

Запуск программ в покомандном (пошаговом режиме):

·  нажмите клавишу “СБР”

·  установите пошаговый режим нажатием клавиши «КОМ» (индикатор «АВТ»= 0).

Теперь ЭВМ будет останавливаться после выполнения каждой команды, а на ПИ  будут отображаться состояния регистров СМ, РК, СК и УС на  момент окончания выполнения команды.

·  для выполнения очередной команды    нажмите     клавишу    “ ПУС ”.

Данный режим  используется при отладке программ и поиске неисправностей
