Министерство науки и образования Российской Федерации

Дальневосточный Государственный Технический Университет

(ДВПИ им. В. В. Куйбышева)

Кафедра радиосвязи, радиовещания и телевидения

Пояснительная записка

 к курсовому проекту по дисциплине «Радиоприемные устройства связи и вещания»

на тему: «Приемник портативной УКВ радиостанции»

Руководитель



Студент группы Р-142



Владивосток 2004

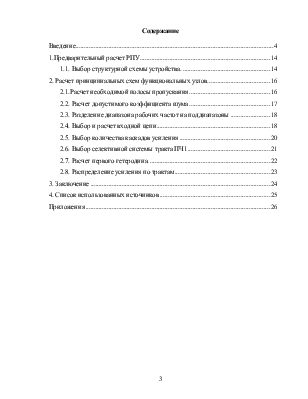

Содержание

Введение. 4

1.Предварительный расчет РПУ.. 14

1.1. Выбор структурной схемы устройства. 14

2. Расчет принципиальных схем функциональных узлов. 16

2.1.Расчет необходимой полосы пропускания. 16

2.2. Расчет допустимого коэффициента шума. 17

2.3. Разделение диапазона рабочих частот на поддиапазоны.. 18

2.4. Выбор и расчет входной цепи. 18

2.5. Выбор количества каскадов усиления. 20

2.6. Выбор селективной системы тракта ПЧ1. 21

2.7. Расчет первого гетеродина. 22

2.8. Распределение усиления по трактам.. 23

3. Заключение. 24

4. Список использованных источников. 25

Приложения. 26

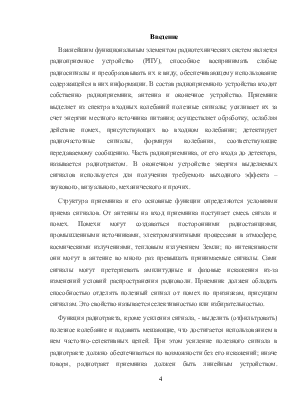

Введение

Важнейшим функциональным элементом радиотехнических систем является радиоприемное устройство (РПУ), способное воспринимать слабые радиосигналы и преобразовывать их к виду, обеспечивающему использование содержащейся в них информации. В состав радиоприемного устройства входят собственно радиоприемник, антенна и оконечное устройство. Приемник выделяет из спектра входных колебаний полезные сигналы; усиливает их за счет энергии местного источника питания; осуществляет обработку, ослабляя действие помех, присутствующих во входном колебании; детектирует радиочастотные сигналы, формируя колебания, соответствующие передаваемому сообщению. Часть радиоприемника, от его входа до детектора, называется радиотрактом. В оконечном устройстве энергия выделяемых сигналов используется для получения требуемого выходного эффекта – звукового, визуального, механического и прочих.

Структура приемника и его основные функции определяются условиями приема сигналов. От антенны на вход приемника поступает смесь сигала и помех. Помехи могут создаваться посторонними радиостанциями, промышленными источниками, электромагнитными процессами в атмосфере, космическими излучениями, тепловым излучением Земли; по интенсивности они могут в антенне во много раз превышать принимаемые сигналы. Сами сигналы могут претерпевать амплитудные и фазовые искажения из-за изменений условий распространения радиоволн. Приемник должен обладать способностью отделять полезный сигнал от помех по признакам, присущим сигналам. Это свойство называется селективностью или избирательностью.

Функция радиотракта, кроме усиления сигнала, - выделить (отфильтровать) полезное колебание и подавить мешающие, что достигается использованием в нем частотно-селективных цепей. При этом усиление полезного сигнала в радиотракте должно обеспечиваться по возможности без его искажений; иначе говоря, радиотракт приемника должен быть линейным устройством. Последующее преобразование радиосигнала с выхода радиотракта осуществляется в детекторе радиоприемника [3].

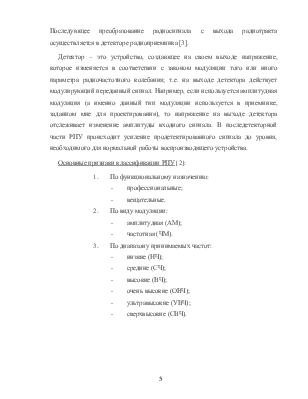

Детектор – это устройство, создающее на своем выходе напряжение, которое изменяется в соответствии с законом модуляции того или иного параметра радиочастотного колебания; т.е. на выходе детектора действует модулирующий переданный сигнал. Например, если используется амплитудная модуляция (а именно данный тип модуляции используется в приемнике, заданном мне для проектирования), то напряжение на выходе детектора отслеживает изменение амплитуды входного сигнала. В последетекторной части РПУ происходит усиление продетектированного сигнала до уровня, необходимого для нормальной работы воспроизводящего устройства.

Основные признаки классификации РПУ [2]:

1.  По функциональному назначению:

-  профессиональные;

-  вещательные.

2.  По виду модуляции:

-  амплитудная (АМ);

-  частотная (ЧМ).

3.  По диапазону принимаемых частот:

-  низкие (НЧ);

-  средние (СЧ);

-  высокие (ВЧ);

-  очень высокие (ОВЧ);

-  ультравысокие (УВЧ);

-  сверхвысокие (СВЧ).

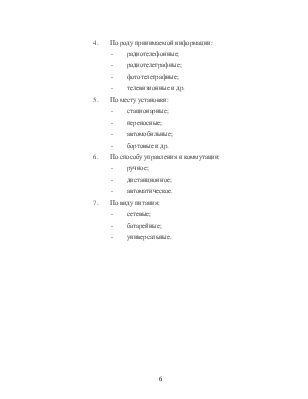

4.  По роду принимаемой информации:

-  радиотелефонные;

-  радиотелеграфные;

-  фототелеграфные;

-  телевизионные и др.

5.  По месту установки:

-  стационарные;
