Проектировка гидропривода лебедки, страница 2

При одном насосе и гидромоторе, благоприятных условиях охлаждения и больших мощностях целесообразно применять замкнутою схему гидропривода с объемным способом регулирования скорости.

Ориентировочно величину средней мощности привода можно вычислить по формуле:

;

где М- средний момент на валу гидромотора  Н м; F- среднее усилие на штоке гидроцилиндра, Н; - угловая скорость выходного звена гидродвигателя при средней нагрузке, рад/с;  - ориентировочное значение КПД- гидропередачи.

 рад/с – средняя скорость гидромотора;

4. Анализ возможных гидравлических систем

Разомкнутая система циркуляции жидкости применяется в многодвигательном гидроприводе с одним насосом. Поэтому выбираем замкнутую систему циркуляции жидкости. Управление приводом должно осуществлять возможность дистанционного и автоматического управления.

Достоинством замкнутой системы циркуляции является то, что давление при всасывании значительно больше атмосферного, что  позволяет применять более быстроходные и малогабаритные насосы, может быть любое направление потока в кольцевой линии.

Рис. 1. Принципиальная схема гидропривода.

3. Специальная часть

1. Работа привода

 На рисунке 1 представлена гидравлическая схема проектируемого привода. Вращение от асинхронного короткозамкнутого электродвигателя передаётся насосу 1 и сидящему на одном валу с ним подпиточному насосу 5. Основной насос 1 с гидромотором 4 образуют замкнутую гидропередачу. Вспомогательный насос 5 предназначен для покрытия утечек в гидроприводе. Масло засасывается из бака 8 насосом 5  через приёмный фильтр7 и подаётся к линиям подпитки к обратным клапанам 3. Защита насоса 5 и фильтра 7 осуществляется предохранительным клапаном 6. При повышении давления в гидропередаче выше установки предохранительных клапанов 2 они срабатывают, защищая систему от перегрузки. Вращение с гидромотора передаётся на редуктор, и с редуктора на барабан лебёдки.

2. Выбор гидромотора вращательного действия

, где

Iм=0,3 кг.м2 – момент инерции движущихся масс, приведённый к валу гидромотора;

ωо=31,4 рад/с – средняя скорость гидромотора;

τо=0,6 с – время разгона гидромотора до заданной скорости;

Н.м.

 Пиковая нагрузка:

Ммп = М0с мах + Ми, где

М0с мах=2500 Н.м – максимальная нагрузка на гидродвигателе;

Ммп =2500+15,7=2515,7 Н.м;

По полученным данным выбираем гидромотор МР-1100. Гидромотор высоко моментный радиально-поршневой типа МР предназначен для использования в гидросистемах строительных, дорожных и коммунальных машин. Гидромоторы типа МР являются силовыми узлами объемного гидропривода, преобразующих энергию потока рабочей жидкости в  механическую энергию на выходном валу.  Направление и скорость вращения вала гидромотора типа МР определяется направлением потока и количеством рабочей жидкости, подводимой к гидромотору МР.

Каталожные данные гидромотора МР-1100:

- рабочий объем:м3;

- перепад давления МПа;

- максимальное давление перед гидромотором = 25 МПа;

- пиковое давление перед гидромотором р= 32 МПа;

- номинальная угловая скорость вала 10,5 рад/с;

- максимальная угловая скорость валакм.мах = 33,7 рад/с;

- минимальная угловая скорость валакм.min.=  0,11 рад/с;

- номинальный момент на валу М = 3380 H·м;

- гидромеханический КПД;

- полный КПД;

- объемный КПД;

Характер рабочей жидкости:

- номинальная вязкостьмм2/с;

- минимальная вязкость  мм2/с;

- максимальная вязкость  мм2/с;

 Тонкость фильтрации 40 мкм.

Проверяем условие выбора гидромотора:

М ≥ М, где 3380 > 2000 H·м.;

, где 33,7 > 31,4 > 0,11 с-1, что удовлетворяет данным условиям.

 Перепад давлений на гидромоторе при средней и максимальной нагрузках с учетом, что в статике Mмсо; Мм maxсоmax определяем по формулам:

∆рм = МПа;

∆рмmax = МПа;

Давление в сливной магистрали принимаем рсл = рксл = 0,6 МПа,  определяем давление на входе гидромотора:

            Рм = ∆рм + рсл = 12,4 + 0,6 = 13 МПа;

            рм max = ∆рм max +  рсл = 15,49 + 0,6 = 16 МПа;

Уточним объемный КПД гидромотора при средней нагрузке  и угловой скорости рад/с по формуле:

;

Давление перед гидромотором по каталогу:

.

Расход гидромотора при средней скорости  и нагрузке  определим по формуле:

.

3. Выбор гидравлических устройств

Клапаны 2 обеспечивают защиту привода при перегрузках гидромотора и должны быть настроены на давление рм max. Более точно давление открытия предохранительных клапанов можно определить после расчета динамики системы.

р2м max=16 МПа        Q2=Qм=344,7 л/мин;

 Предохранительные клапана КПЕ-50:

расход рабочей жидкости:

-  номанальный 400 л/мин;

-  минимальный 32 л/мин;

рабочее давление:

-  минимальное 5 МПа;

-  номинальное 32 МПа;

Обратные клапана КО-50:

-  условный проход 50 мм;

-  номинальный расход 500 л/мин;

-  номинальное давление 32 МПа;

-  потери давления 0,2 МПа;

Фильтр Г42-34:

-  номинальная пропускающая способность 70 л/мин;

-  тонкость фильтрации 0,08 мм;

-  условный проход 32 мм.

4. Расчет трубопроводов

Принимаем металлические круглые трубы. Задаемся предельными скоростями течения: в нагнетательной гидролинии 4 м/с, сливной 2 м/с, всасывающей 1 м/с.

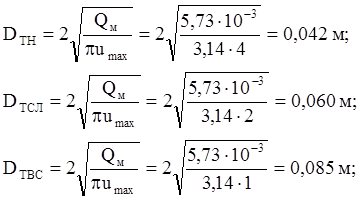

Определим диаметры трубопроводов нагнетательного, сливного и всасывающего при угловой скорости вращения гидромотора w0= 31,4 рад/с:

Так как гидромотор реверсный, диаметры трубопроводов на нагнетание и сливе принимаем одинаковыми , на всасывании , жидкость принимаем – гидравлическое масло МГ-30 (ТУ38-10150-79), .

Фактические скорости:

Числа Рейнольдса и коэффициенты гидравлического трения для ν = 30мм2/с = 3∙10-5м2/с, где ν – коэффициент кинематической вязкости, м2/с.

Reт = ;

Reтвс = ;

 Коэффициент гидравлического трения λт:

λт = ;

λтвс = ;

Потери давления:

- в нагнетательной гидролинии :

∆ртн = λт;

- в сливной :

∆ртсл = ∆ртн = 0,000569 МПа;

- во всасывающей гидролинии :

∆ртвс = λтвсМПа;

5. Выбор насоса и электродвигателя

Определим давление и подачу на выходе из насоса:

рн = рм + Dртн = 13 + 0,000569 = 13,000569  МПа;

Исходя из того, что утечки в предохранительных клапанах отсутствуют, требуемая подача насоса равна:

Qн = Qм  = 344 л/мин=5,73∙10-3 м3/с;

Для выбора насоса необходимо, чтобы ; .

Выбираем насос реверсивный, регулируемый типа НА-450/320.

Технические характеристики насоса:

-  рабочий объём =450 см3/об;

-  производительность (расход), л/мин Qкн=400;

-  максимальное давление, МПа РК=32;

-  объемный КПД;
