Проектирование столовой на 50 мест с магазином, страница 3

5 Цементно-песчаный раствор     δ=0.025м   λ=0.93 Вт/м²˚С     γ=1800кг/м³

6 Рубероид ГОСТ 10923-82 δ=0.015м   λ=0.17 Вт/м²˚С     γ=600кг/м³

R_к=R₁+R₂+R₃+R₄+R₅+R₆=0.16/2.04+0.01/0.17+0.02/0.14+x/0.076+  +0.025/0.93+0.015/0.17=2.4

X=0.15м

Толщина утеплителя кровли из жестких минераловатных плит 150мм.

5.2 Звукоизоляция

Изоляция воздушного шума перегородкой



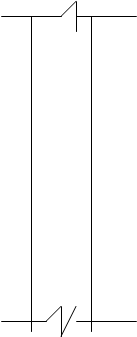

Перегородка кирпичная толщиной 120мм, γ=1800кг/м³

Р= δ γ=0.12*1800=216 кг/м²>200 кг/м² , поэтому используем формулу:

I_в=23lgP_э-10дБ, где P_э=P*k – эквивалентная поверхностная плотность

K=1, т.к. γ=1800кг/м³

I_в=23*lg216-10=50.11 дБ

I_в^н=45дБ, I_в> I_в^н, данная конструкция соответствует нормам звукоизоляции воздушного шума.

Изоляция ударного шума междуэтажным перекрытием

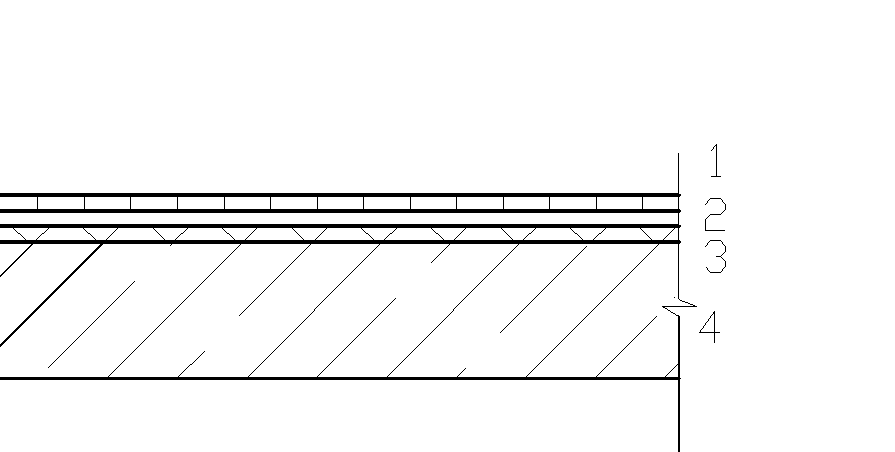

1. Паркет из сосны  δ=0.017м   γ=500кг/м³

2. Стяжка из цементно-песчаного раствора δ=0.02м   γ=1800кг/м³

3. звукоизоляция – плиты минераловатные на синтетическом связующем

 δ=0.025м   γ=125кг/м³

4. железобетонная плита перекрытия δ=0.22м   γ=2500кг/м³

Определим поверхностные плотности элементов перекрытия:

железобетон – Р₁=2500*0.22=550кг/м²

стяжка, паркет – Р₂=1800*0.02+500*0.017=44.5кг/м²

Р_с=125*0.025=3.1255кг/м² – для звукоизоляции

Значение индекса приведенного уровня ударного шума I_y0=81Дб,

Распределенная поверхностная нагрузка с учетом полезной нагрузки составляет Р=445+1500=1945кПа

Значение динамического модуля упругости Е_д и относительного сжатия ε

 минераловатной плиты в зависимости от нагрузки Р и плотности

Е_д=0.4: ε=0.65

Толщина упругой прокладки в обжатом состоянии h=h₀(1- ε)=0.00875м

Приведенный коэффициент жесткости k=45714285.71 Па/м

Найдем резонансную частоту колебаний пола на упругом основании

По табл. 10 прил. IV находим I₀

f0	150	200	161.4
Iy0	81	81	81
Iy	66	68	x

 X=66.456

 I_y^р =66.456<  I_y^н =67Дб

Данная конструкция пола соответствует нормам звукоизоляции ударного шума.
