4.2  Конструктивная характеристика элементов здания.

Грунт крупнообломочный, поэтому фундаменты приняты стаканного типа, под кирпичные стены – ленточные. Каркас здания связевый, между ригелем и колонной стык шарнирный, форма соединения ригеля с колонной – скрытая консоль. Перегородки гипсокартонные, местами кирпичные (из-за функционального назначения помещения). Крыша в здании совмещенная невентилируемая.

      5 Ограждающие конструкции, перекрытия, перегородки, окна, двери, полы

       5.1 Теплотехнические расчеты ограждающих конструкций

 Определяем требуемое сопротивление теплопередачи ограждающими конструкциями

  n=1 (СНиП II-3-79* табл.3)

t_в=18˚С

t_н=-27˚С (СНиП 2.01.01-82)

Δt^н=4.5˚С- для наружных стен и Δt^н=4.0˚С – для покрытия

α_в=8.7 Вт/м²˚С (СНиП II-3-79* табл.4*)

R^о_тр=1.15 Вт/м²˚С – для наружных стен и R^о_тр=1.3 Вт/м²˚С – ля покрытия

ГСОП=(t_в-t_от.пер.)z_от.пер

t_в=18˚С

t_от.пер=-2.6˚С

z_от.пер=220 суток (СНиП 2.01.01-82)

ГСОП=4532; по табл.1б* СНиП II-3-79* интерполяцией определяем

R^о_тр=2.56 м²˚С/Вт

2.56>1.15(1.3), R^о_тр=2.56 м²˚С/Вт

Условия эксплуатации Б

По СНиП II-3-79* сопротивление конструкции теплопередаче

R^о=1/ α_в+R_к+1/ α_н

α_в=8.7 Вт/м²˚С

α_н=23 (СНиП II-3-79* табл.6*)

R_к=2.4 м²˚С/Вт

Теплотехнический расчет наружной трехслойной панели

1.  железобетон δ=0.07м, γ=2500кг/м³, λ=2.04 Вт/м²˚С

2.  пенополиуретан (ТУ 67-87-75) γ=40кг/м³, λ=2.04 Вт/м²˚С

3.  железобетон δ=0.05м, γ=2500кг/м³, λ=2.04 Вт/м²˚С

R_к=R₁+R₂+R₃= δ₁/ λ₁+ δ₂/ λ₂+ δ₃/ λ₃=2.4

δ₂=0.1м

толщина панели 0.1+0.05+0.07=0.22м, т.к. панели выпускаются толщиной 250, 300 и 350мм, то мы принимаем трехслойные панели толщиной

250мм

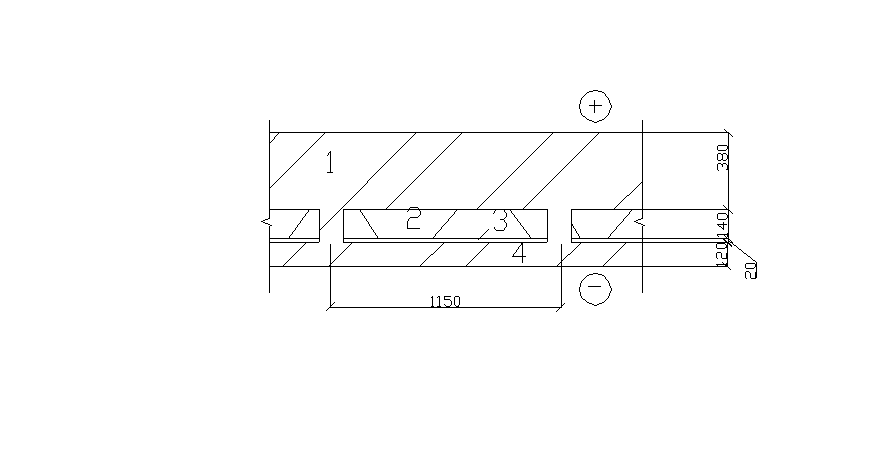

Теплотехнический расчет облегченной кирпичной кладки:

1 кладка кирпичная из глиняного кирпича на цементно-песчаном растворе ГОСТ 530-80 δ=0.38м, γ=1800кг/м³, λ=0.81 Вт/м²˚С

2 пенополиуретан ТУ 67-87-75

  δ=0.14м, γ=40кг/м³, λ=0.04 Вт/м²˚С

    3 воздушная прослойка δ=0.02м, _Rв.п.=0.14 м²˚С/Вт                                (СНиП II-3-79* прил.4)

    4 кладка кирпичная из глиняного кирпича на цементно-песчаном растворе ГОСТ 530-80 δ=0.12м, γ=1800кг/м³, λ=0.81 Вт/м²˚С

         расчет ║-но тепловому потоку

F₁=0.09 м²

F₂=0.65 м²

R₁=0.79 м²˚С/Вт

R₂= R₁+ R₂+R₃+R_к=0.14+0.38/0.81+0.14/0.04+0.12/0.81=4.26 м²˚С/Вт

R_a  =3.08 м²˚С/Вт

           расчет  ┴-но тепловому потоку

  R₁=0.5 м²˚С/Вт

  R₂=1.01 м²˚С/Вт

  R₃=0.24 м²˚С/Вт

 R₄=0.15 м²˚С/Вт

 R_б=0.5+1.01+0.24+0.15=1.9 м²˚С/Вт

 2.6<2.56 – наружная стена данной конструкции может быть применена в Новгороде

    Теплотехнический расчет покрытия

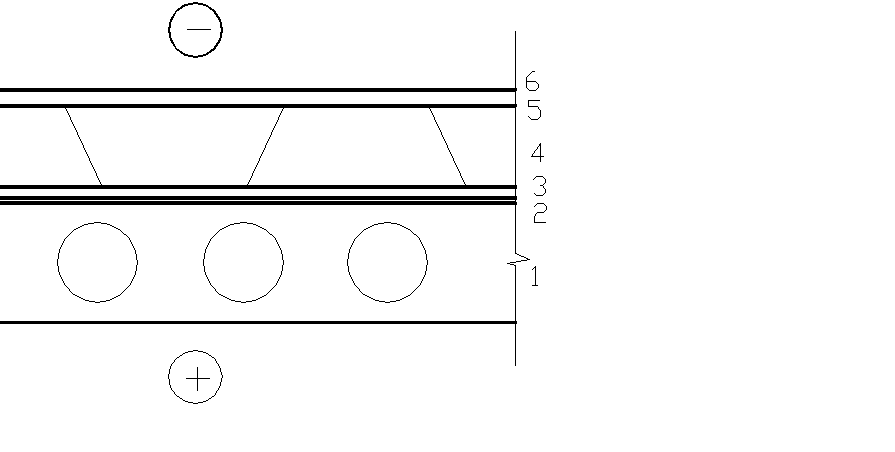

1. Железобетонная плита с круглыми пустотами δ=220мм, приведенная толщина 0.16м             λ=2.04 Вт/м²˚С            γ=2500кг/м³

2. Рубероид ГОСТ 10923-82 δ=0.01м   λ=0.17 Вт/м²˚С     γ=600кг/м³

3 Керамзитовый гравий ГОСТ 9759-83 δ=0.02м   λ=0.14 Вт/м²˚С

       γ=400кг/м³

4 Жесткие минераловатные плиты ГОСТ12394-66 γ=200кг/м³

    λ=0.076 Вт/м²˚С
