Методические указания к проведению лабораторных работ по курсу «Проектирование и эксплуатация магистральных газопроводов», страница 3

Делаются выводы.






Контрольные вопросы

1.  Что называется магистральным газопроводом?

2. Назовите состав сооружений магистрального газопровода.

3. Что называется коммерческим расходом?

4.Назовите стандартные условия состояния газа.

5.  Какой характер носит распределение давлений по длине газопровода?

6.  Почему  давление   в   нефтепроводах  распределяется   по прямой линии, а в газопроводах имеет место параболический закон распределения давления?

7.  Как  изменяется  скорость  движения   газа  от  начала  к концу газопровода, т.е. с уменьшением давления в газопроводе и почему?

Лабораторная работа № 2

«Определение места утечки газа в магистральном газопроводе»

1. Цель работы:

Определить место утечки газа из трубопровода графическим методом

2. Общие положения

Причины возникновения утечек могут быть самые разнообразные. Малые утечки (или так называемые свищи) обычно возникают при коррозионном разрушении материала трубы окружающей средой. Другой причиной появления утечек может быть наличие повреждений металла труб при заводском  изготовлении  или строительстве, которые не удалось выявить при испытаниях трубопровода. Такие повреждения в виде небольших трещин под воздействием внешних и внутренних сил давления в трубопроводе постепенно развиваются и могут привести к появлению свищей или разрывам. И, наконец, нарушение технологических режимов, повышение рабочих давлений в трубопроводе, возникновение  волн давления могут вызвать повреждения и разрывы металла трубопровода.

Существует различные способы определения мест утечек газа. Одним из них является метод сопоставления давлений вдоль трассы трубопровода с давлениями до повреждения и, в частности, так называемый метод «трех точек».

Сущность метода «трех точек» заключается в следующем. Сам факт повреждения трубопровода устанавливается по резкому изменению давления по трассе трубопровода. А для определения места повреждения необходимо знать значения давлений в начале, в конце трубопровода и в 3 – х промежуточных точках. По имеющимся значениям строят график изменения квадратов давлений по длине трубопровода рис. 2.1. Точка пересечения прямых дает место повреждения.

Недостатком данного метода является то, что он позволяет определить только крупные повреждения трубопровода.

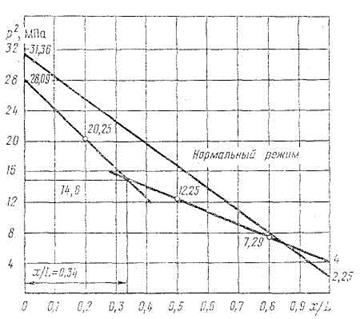

Рис. 2.1 График определение места повреждения трубопровода методом «трех точек»

3. Экспериментальная установка и методика проведения эксперимента

Лабораторная работа выполняется на установке представленной на рис. 1.2.

Предварительно включается компрессор и заполняется баллон сжатым воздухом (Р ≈ 1 МПа). Затем открывается выходной кран 6 и с помощью редуктора устанавливается необходимое давление на входе в газопровод (0,3 ÷ 0,6 МПа).

Снимаются показания манометров в начале  и  в конце трубопровода и заносятся в таблицу 2.1.

Затем в производительном месте газопровода искусственно создается утечка газа. Например, частичным открытием вентиля 8 и сбросом воздуха в атмосферу. Снова открывается выходной кран 6 и снимаются показания манометров в начале, в конце и 3 – х промежуточных точках трубопроводах. Значения давлений заносятся в таблицу 2.1.

Таблица 2.1

Показатель

Р1 = РН

Р2

Р3

Р4

Р5

Р6 = РК

Нормальный режим

Измеренное давление РМ, Па

Абсолютное давление Р, Па

Аварийный режим

Измеренное давление РМ, Па

Абсолютное давление Р, Па

δ

5. Обработка результатов эксперимента

По показаниям манометров в начале,  в конце и в 3 – промежуточных точках газопровода строится график зависимости , где х – расстояние от начала трубопровода до места установки промежуточных манометров. Точка пересечения прямых на графике определяет место утечки газа. Зная реальное место утечки газа, сравнить его с полученными данными и оценить погрешность δ.

Контрольные вопросы:

1.  Причины возникновения утечек в магистральных газопроводах.

2.  Как влияет утечка газа на режим работы МГ?
