Изучение зависимости теплопроводности сыпучих материалов от температуры: Методические указания к лабораторной работе № 2 по курсу «Теория тепловых процессов», страница 3

В относительных методах (главным образом, методах плоского слоя) теплопроводность испытуемого материала определяется на основе закономерности температурного поля, создаваемого в двухслойной стенке, где одна стенка – исследуемый материал, а другая стенка выполнена из эталонного материала с известной теплопроводность.

Для распределения температуры по толщине цилиндрического слоя в абсолютном методе стационарного теплового потока имеет место соотношение:

t = tc1-((tc1- tc2)/ln(d2/d1)). ln (d /d1),

где t – текущее значение температуры в изучаемом слое;  tc1, tc2 – температуры внутренней нагреваемой и внешней охлаждаемой поверхностей; d1, d2 – внутренний и внешний диаметры поверхностей испытуемых материалов, м; d – текущее значение диаметра.

Для определения теплопроводности пользуются уравнением, в котором требуется измерить тепловой поток Q, проходящий через цилиндрический слой испытуемого материала и воспринимаемый окружающей средой, а также температуру на граничных поверхностях испытуемого материала и размеры последнего:

Q= (2p l λ (t1c- t2c)) / (ln ( d2/d1))                             (1)

где Q – количество тепла, проходящего через слой испытуемого материала, Вт; l – длина трубы, в которой находится испытуемый материал, м;  λ - коэффициент теплопроводности, Вт/(м oС);  tc1, tc2 - средние температуры внутренней и внешней поверхностей испытуемого материала, C.

tc1=(tср11+ tср12+ tср13)/3, tc1=(tср21+ tср22+ tср23)/3, где  tcр11 =( t1+ t3+ t5)/3,     tcр21 = (t2 + t4 + t6)/3; t1, t3, t5 – температуры трех точек на внутренней поверхности материала, oС;  t2, t4, t6 – температуры трех точек на внешней поверхности испытуемого материала,  оС.

Решая уравнение (1) относительно l, получаем

l=((ln (d2/d1))/2p l) ( Q/(tc1- tc2)).                           (2)

Первый сомножитель уравнения (2) содержит постоянные величины и является константой данной установки.

МАТЕРИАЛЫ И ОБОРУДОВАНИЕ

Сыпучие материалы (кварцевый песок разных фракций, сухая глина); термопары хромель-алюмель – 6шт.; лабораторный автотрансформатор; амперметр; электронный потенциометр на шесть точек измерения.

ОПИСАНИЕ УСТАНОВКИ

Установка предназначена для определения теплопроводности сыпучих материалов с размерами зерна не более 2 мм. Схема установки приведена на рисунке.

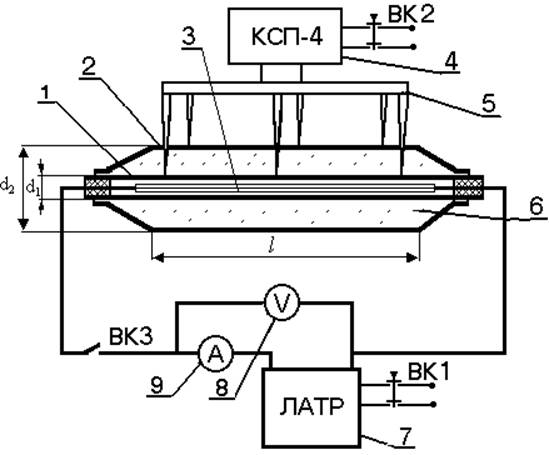

Схема установки для определения коэффициента теплопроводности сыпучих материалов.

Главная часть установки –калориметр- выполнен по схеме цилиндрического слоя. Калориметр собран из 2-х концентрически расположенных труб 1 и 2. Кольцевой зазор между трубами заполняется с торца испытуемым материалом 6. В центре внутренней трубы расположен электронагреватель 3. На поверхности каждой трубы размещены по три термопары хромель-алюмель 5. Температура регистрируется многоточечным автоматическим потенциометром 4 . Электрическое питание установки осуществляется от лабораторного автотрансформатора 7. Значение тока в цепи определяется амперметром 9 , значения напряжения вольтметром 6 . Установка подключается к сети переменного тока через выключатели ВК1 и ВК3; выключатель ВК2 служит для включения электронного потенциометра.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ И ОБРАБОТКИ

РЕЗУЛЬТАТОВ

Подготовить установку к работе. Засыпать изучаемый сыпучий материал между трубками 1 и 2, уплотнив легким постукиванием по трубке 2. Включить нагреватель выключателем ВК3, затем ВК2 и установить автотрансформатором 7 определенное значение электрического тока. Сила тока может меняться в пределах от 0,5 до 2,0 А.

Включить электронный потенциометр выключателем ВК2. По достижении установившегося теплового режима, при котором показания электронного потенциометра и амперметра сохраняются неизменными во времени, занести в таблицу показания температуры, тока и напряжения через 3 равных промежутка времени в течении 15-20 мин.

Следующие опыты проводятся при других значениях электрического тока.

Теплопроводность исследуемого материала определяют с помощью уравнения (2), в котором Q=I .U. Вычисленное значение теплопроводности относят к средней температуре    `t =(tc1+tc2)/2.

Результата расчетов для разных режимов опытов следует представить в виде графика  l = f(`t  ).

Проводится оценка погрешности для каждого опыта.  Определяются абсолютная ошибка Dl =± (li -`l ) для каждого замера и среднеквадратичное отклонение для каждого опыта r 2 = 1/(n-1) (li -`l )2 , где n – количество измерений в опыте .


Результаты опытов по определению теплопроводности сыпучих материалов
