а х300
б х300

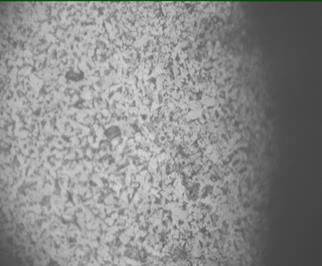

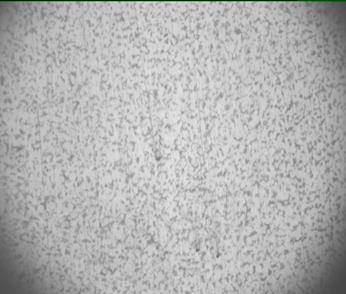

Рисунок 4.23 Микроструктура стали 20 после цементации 930°С в древесном угле, 4ч, охлаждение с печью + старение 200°С, 20ч.
На рисунке 4.23,а наблюдается структура феррит + перлит зернистый, местами с включениями перлита пластинчатого. Также на микроструктуре видны неметаллические включения. Цементованный слой (рис. 4.23,б) более темный (повышенная травимость). В цементованном слое наблюдаются вкрапления зернистого перлита.
а х80 б х300
в х750
Рисунок 4.24 Микроструктура стали 20 после цементации 930°С, 1ч, древесный уголь + мочевина
Структура изображенная на рисунке 4.24 похожа на структуру изображенную на рисунке 4.17, также зернистый перлит, но с большей травимостью зерен (более дисперсная).
а х300 б х300
Рисунок 4.25 Микроструктура стали 20 после цементации 930°С в каменном угле, 1ч, охлаждение на воздухе.
На рисунке 4.25,а наблюдается структура феррит + перлит, с преобладанием феррита. Цементованный слой более темный.
4.3.2 Влияние нагрева в карбамиде на микроструктуру стали 20
Исследовалось влияние химико-термической обработки, с применением карбамида на микроструктуру стали 20.
Рисунок 4.26 Микроструктура стали 20 после обработки в атмосфере водяного пара 300°С, 2,5ч, охлаждение на воздухе.
На рисунке наблюдается структура феррит + перлит зернистый, с преимущественно ферритной составляющей. Перлит равномерно распределен по всему объему структуры.
Рисунок 4.27 Микроструктура стали 20 после обработки в атмосфере водяного пара 200°С, 5ч, охлаждение на воздухе.
На микроструктуре наблюдается схожая с микроструктурой изображенной на рисунке 4.26 структура феррит + перлит, но заметно уменьшается объемная доля перлита.
Рисунок 4.28 Микроструктура стали 20 после обработки в мочевине (мало) 300°С, 2,5ч, охлаждение на воздухе.
После такой обработки происходит уменьшение травимости шлифа. На рисунке наблюдается структура феррит + перлит.
Рисунок 4.29 Микроструктура стали 20 после обработки в мочевине 300°С, 2,5ч, охлаждение на воздухе.
На рисунке 4.29, по сравнению с предыдущим рисунком, структура видна отчетливо (увеличение травимости шлифа) и состоит из феррита и перлита. Перлит равномерно распределен по структуре.
Рисунок 4.30 Микроструктура стали 20 после обработки в мочевине 300°С, 3ч, охлаждение на воздухе.
Ни рисунке 4.30 наблюдается структура феррит + перлит, отчетливо видны черные включения цементита (ΙΙ). Перлит выглядит в виде игл.
Рисунок 4.31 Микроструктура стали 20 после обработки в мочевине 200°С, 20ч, охлаждение на воздухе
Данная обработка заметно уменьшает объемную долю цементита(ΙΙ). Структура феррит + перлит, перлит в виде змеевидных отростков.
а б
в г
д е
ж
Рисунок 4.32 Микроструктура стали 20 после обработки в мочевине 10 часов
а-100°C, б-150°С, в-400°С, г-500°С, д-600°С(поперечный), е-600°С(торец), ж-700°С+старение 10ч.
Анализируя микроструктуру видно, что при нагреве до 100°С наблюдается структура феррит + перлит зернистый, с преимущественным присутствием феррита. Перлит равномерно распределен по структуре.
При 150°С наблюдается увеличение травимости шлифа, структура феррит + перлит зернистый. Перлит равномерно распределен по структуре.
При нагреве до 400°С происходит малозаметное разрыхление структуры перлита. Структура феррит и мелкодисперсный перлит. Также в структуре наблюдаются неметаллические включения.
При 500°С перлит становится более дисперсным и напоминает вид сетки. Также в структуре присутствуют неметаллические включения.
Структура на рисунке 4.32,д подобна структуре на рисунке 4.32,в.
Микроструктура на рисунке 4.32,е подобна структуре на рисунке 4.32,г, только размеры и объемная доля перлита немного увеличиваются.
Уважаемый посетитель!
Чтобы распечатать файл, скачайте его (в формате Word).
Ссылка на скачивание - внизу страницы.
