Министерство образования Российской Федерации

Новосибирский Государственный Технический Университет

Кафедра измерительных приборов

Расчетно-графическая работа

по основам нормирования точности

Выполнила:

студентка группы КХ-501

Дмитриенко А.В.

Вариант 8

Проверил:

Небольсин В.Я.

доцент кафедры ТМС, к.т.н.

2008

Исходные данные:

Задание №1:

Номинальный диаметр – 30 мм

Задание №2:

Номинальный диаметр

Длина соединения

Число оборотов

Нагрузка на опору

D, мм

l, мм

n, об/мин

p, кН

Масло

80

120

950

6

Инд.30

Задание №3:

Номинальный диаметр

Крутящий момент

d, мм

d1, мм

d2, мм

l, мм

Мкр, кНм

Сталь

105

0

160

140

6

45

Задание 1.

Графическое изображение допусков и расчет параметров посадок гладких цилиндрических поверхностей.

Содержание работы:

Для заданного соединения определенного квалитета рассчитать и занести в таблицу предельные отклонения, предельные размеры, допуски отверстий и валов, образующих соединения в системе вала (СВ) и в системе отверстия (СА), предельные значения натягов, зазоров и допуски посадок.

Расчет параметров посадки:

Рассмотрим расчет параметров посадки, образующих соединения в системе вала и системе отверстия на примере ES = +21 мкм, EI = 0 мкм, es = -20 мкм, ei = -41 мкм

Предельные размеры определяются:

для вала – dmax = dн + es = 30 + (-0,020) = 29,980мм;

dmin = dн + ei = 30 + (-0,041) = 29,959мм;

для отверстия  – Dmax = Dн + ES = 30 + 0,021 = 30,021мм;

Dmin = Dн + EI = 30 + 0= 30,000мм, где Dн, dн – номинальные размеры вала и отверстия;

es, ES –  верхние отклонения вала и отверстия;

ei, EI –  нижние отклонения вала и отверстия;

Величины допусков определяются:

для вала – Тd = dmax – dmin = es – ei = +21-0 = 21мкм; для отверстия  – ТD = Dmax – Dmin = ES – EI = -20-(-41) = 21мкм;

Для посадок с зазором величины зазоров определяются:

Smax = Dmax – dmin = ES – ei = 21-(-41) = 62мкм;

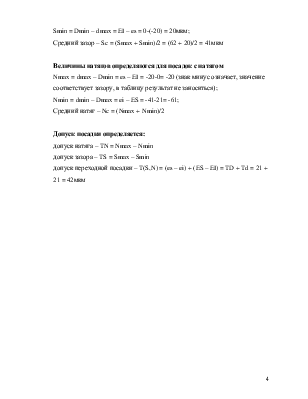

Smin = Dmin – dmax = EI – es = 0-(-20) = 20мкм;

Средний зазор – Sc = (Smax + Smin)/2 = (62 + 20)/2 = 41мкм

Величины натягов определяются для посадок с натягом

Nmax = dmax – Dmin = es – EI = -20-0= -20 (знак минус означает, значение соответствует зазору, в таблицу результат не заноситься);

Nmin = dmin – Dmax = ei – ES = -41-21= -61;

Средний натяг – Nc = (Nmax + Nmin)/2

Допуск посадки определяется:

допуск натяга – TN = Nmax – Nmin

допуск зазора – TS = Smax – Smin

допуск переходной посадки – T(S,N) = (es – ei) + (ES – EI) = TD + Td = 21 + 21 = 42мкм

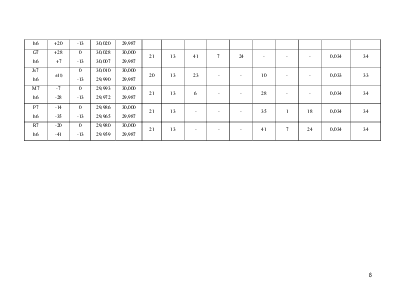

Таблица посадок в СА для соединения диаметром 30 мм в седьмом квалитете

Посадка в соединении

Отклонения, мкм

Предельные размеры, мкм

Допуск, мкм

Зазор, мкм

Натяг, мкм

Допуск посадки

D

d

D max

D min

D max

 D min

TD

Td

S max

S min

S c

N max

N min

N c

T(S,N),

мм

T(S,N)

мкм

СА

H7

f7

+21

0

-20

-41

30,021

30,000

29,980

29,959

21

21

62

20

41

-

-

-

0,041

41

H7

G6

+21

0

-7

-20

30,021

30,000

29,993

29,980

21

13

41

7

24

-

-

-

0,034

34

H7

js6

+21

0

±6.5

30,021

30,000

30,007

29,993

21

13

28

-

-

7

-

-

0,034

34

H7

m6

+21

0

+21

+8

30,021

30,000

30,021

30,008

21

13

13

-

-

21

-

-

0,034

34

H7

p6

+21

0

+35

+22

30,021

30,000

30,035

30,022

21

13

-

-

-

35

1

18

0,034

34

H7

r6

+21

0

+21

0

30,021

30,000

30,041

30,028

21

13

-

-

-

41

7

24

0,034

34

СВ

F7

h6

+41

+20

0

-13

30,041

30,020

30,000

29,987

21

13

54

20

37

-

-

-

0,034

34

G7

h6

+28

+7

0

-13

30,028

30,007

30,000

29,987

21

13

41

7

24

-

-

-

0,034

34

Js7

h6

±10

0

-13

30,010

29,990

30,000

29,987

20

13

23

-

-

10

-

-

0,033

33

M7

h6

-7

-28

0

-13

29,993

29,972

30,000

29,987

21

13

6

-

-

28

-

-

0,034

34

P7

h6

-14

-35

0

-13

29,986

29,965

30,000

29,987

21

13

-

-

-

35

1

18

0,034

34

R7

h6

-20

-41

0

-13

29,980

29.959

30,000

29,987

21

13

-

-

-

41

7

24

0,034

34


Задание 2.

 Расчет и выбор подвижной посадки с гарантированным зазором.

Содержание работы:

При заданных параметров расчитать посадки с зазором. Расчет производится для условий жидкостного трения на основе гидродинамической теории смазки, как для подшипником скольжения. Расчет приближенный.

Исходные данные:

Номинальный диаметр подшипника: D = 0,08 м

Дпина подшипника: 1 = 0,12 м

Угловая скорость вала: n = 950 об/мин

W=π*n/30=99,433 рад/с

Динамический коэффициент вязкости дли «смазочного» индустриального масла 30 при рабочей температуре 20С:

η=0,04H*c/м2

Расчет и выбор посадки с зазором:

1)Определим среднее удельное давление в подшипнике

q=P/D*l=6000/0,08*0,12=625000 Н/м2

2)Вычислим значение произведения h*s, где h-толщина масляной пленки

hS = 0,52*D2* W * η*l/q-(D + l)=

0,52*0,082*99,433*0,04*0,12/625000*(0,08+0,12)=5,083*10-9

3)Наиивыгоднейшнй тепловой режим работы подшипники при наименьшем коэффициенте трения наступает при установившемся движении, когда h=025S. Подствив значение h в формулу произведения h*s, получим наивыгоднейший зазор:

Sнаив. = 7,129*10-5

4)Расчетный зазор, по которому выбирается посадка, определяется:

Sрасч.= Sнаив-2*(Rz1+Rz2), где Rz1 и Rz2 - шероховатость поверхностей вала и отверстия по ГОСТ 2739-73, которая принимается Rz1=3.2 и Rz2 = 6.3 мкм

Sрасч=5,229*10-5

5)Чтобы большая часть подвижных соединений при сборке имела зазор, близкий к расчетному, при  выборе стандартной посадки необходимо выполнение равенства:

Sрасч=SсредГОСТ

При выборе предпочтительной посадки в соответствии с ГОСТ 25347-89

Такое расхождение SсредГОСТ с Sрасч допускается.

6)Выбраную посадку необходимо проверит на наименьшую толщину масляной пленки hmin при которой обеспечивается жидкостное трение.

hmin=

Для обеспечения жидкостного трения нужно соблюдать условие:

В нашем случае это условие соблюдается:

Следовательно выбранная посадка посадка удовлетворяет всем необходимым требованиям и может использоваться для подшипников скольжения, работающих в условия жидкостного трения.

Задание 3.

Расчет и выбор посадок с гарантированным натягом для неподвижных

неразъемных соединений.

Исходные данные:

оминальный диаметр соединения

В di~30 мм    внутренний диаметр

В(Ь=180мм  наружный диаметр

Ю-20Оым

■Мкр-бОООНм

■Сталь 45 (f=0.15)

В1                                                                                  /}

■Предел текучести материала деталей (сталь) <тг =36 10' —*

Ш\т юааачь

■Июавнсимо изготовленные детали 1 и 2 после сборки образуют сборочную слинипу для передачи ■крутящего момента. Цель выбора посадки - определение минимального натяга, способного передат Виданный крутящий момент, а стандартный максимальный натяг выбранной посадки должен ВЬбеспсчивать прочность соединения. Таким образом, посадки по стандарту осушествлчеч по условв щК проверка соединений на прочность будет произведена
