					4.Расчетная часть.
Рассчитываем четырехслойный аппарат с промежуточными теплообменниками.
Первоначально определяем объемный расход газа (приведенный к нормальным условиям), поступающего в контактный аппарат указанной производительности:
 , где G – заданная производительность, т H2SO4/ сутки;
, где G – заданная производительность, т H2SO4/ сутки;
V – мольный объем сернистого газа, 22,4 м3/кмоль;
МH2SO4 – мольная масса серной кислоты, 98 кг/кмоль;
η – коэффициент использования SO2, η=0,98;
a – мольная доля SO2 в исходном газе (0,075).

Для определения наилучших параметров контактного аппарата строится кривая зависимости равновесной степени превращения SO2 в SO3 от температуры:
 , где Р –
давление, 101123 Па (в  аппарате);
, где Р –
давление, 101123 Па (в  аппарате);
a и b – начальные концентрации SO2 и O2 в смеси, 7,5% и 10.5% объема соответственно.
Кр – константа равновесия, Па-0,5, зависимость ее от температуры приведена ниже:
| t, °C | Кр, Па-0,5 |
| 390 | 1,75 |
| 400 | 1,39 |
| 425 | 0,76 |
| 450 | 0,43 |
| 475 | 0,25 |
| 500 | 0,156 |
| 525 | 0,099 |
| 575 | 0,043 |
| 600 | 0,029 |
| 650 | 0,014 |
Величина Хр входит в уравнение в неявном виде и определяется методом последовательных приближений: задаваясь ожидаемым значением Хр, его подставляют в правую часть уравнения и если после вычисления полученное значение Хр существенно отличается от предварительно принятого расчет повторяют.

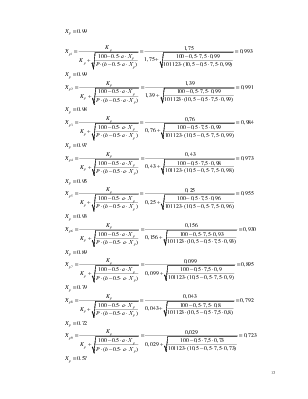

Получили следующие значения Xр от температуры:
| t, °C | Xр |
| 390 | 0,993 |
| 400 | 0,991 |
| 425 | 0,984 |
| 450 | 0,973 |
| 475 | 0,955 |
| 500 | 0,930 |
| 525 | 0,895 |
| 575 | 0,792 |
| 600 | 0,723 |
| 650 | 0,566 |
Строим равновесную кривую в интервале температур 400-640°C
На график наносим соответствующие адиабаты и изотермы (в слоях катализатора газ нагревается адиабатически, потом в промежуточных теплообменниках он охлаждается изотермически).
При правильном построении адиабата и (остальные адиабаты) немного не доходят до линии равновесия. Адиабаты продляются изотермами, от изотерм строятся адиабаты и т.д.
Расчет координат адиабат и изотерм, отвечающих оптимальных условиям ведения процесса, довольно сложен, и из лучше построить по справочным данным.
В данном
случае состав исходного газа а=7,5; b= , поэтому выберем соответствующие параметры
(табл. 1).
, поэтому выберем соответствующие параметры
(табл. 1).
Таблица 1
Оптимальные режимы контактных аппаратов с промежуточными теплообменниками.
| Слой контактной массы | I | II | II | IV |
| xk | 0,707 | 0,92 | 0,971 | 0,980 |
| tн, °C | 440 | 451 | 436 | 429 |
| tk, °C | 591 | 497 | 446 | 431 |
Уравнение адиабаты от начальной точки (tн=440°C) имеет вид:
 , где tн – начальная температура, °C;
, где tн – начальная температура, °C;
х – степень превращения;
λ – коэффициент (для а=7,5 λ=213), °C
Определяем тепловую нагрузку теплообменников (промежуточных и выносного). Она определяется:
 , где V0 – объемный расход газа, 168450м3/час;
, где V0 – объемный расход газа, 168450м3/час;
с – теплоемкость газов (принимается постоянной и равной 1,42 кДж/(м3·град));
Δt – разность температур (Δt=tк-tн).
Для теплообменника между 1-ым и вторым слоями катализатора. Из таблицы 1 следует что газ охлаждается с температуры 591°C до 451°C на 140°C (Δt=591-451=140), тогда

Очевидно, что входящий в этот теплообменник газ нагревается на 140°C. Температура выходящего из теплообменника газа равна 440°C (при такой температуре он входит в контактный слой). Тогда температура на входе: 440-140=300°C.
Средняя разность температур в теплообменнике:
591→440
151 151 Средняя разность температур Δt=151°C
440←300
Поверхность нагрева теплообменника определяется:
 , где к –
коэффициент теплопередачи (для данного случая, т.е. системы газ-газ к можно
принять 50 кДж/(м3·час·град)).
, где к –
коэффициент теплопередачи (для данного случая, т.е. системы газ-газ к можно
принять 50 кДж/(м3·час·град)).

Для теплообменника между 2-ым и 3-им слоями катализатора (Δt=497-436=61):
Q=168450·1,42·61=14591000(кДж/час)
Очевидно, что входящий в этот теплообменник газ нагревается на 61°C. Температура выходящего из теплообменника газа равна 300°C. Тогда температура на входе: 300-61=239°C.
Средняя разность температур в теплообменнике:
497→436
197 197 Средняя разность температур Δt=197°C
300←239
Поверхность нагрева теплообменника:

Для теплообменника между 3-им и 4-ым слоями катализатора (Δt=446-429=17):

Очевидно, что входящий в этот теплообменник газ нагревается на 17°C. Температура выходящего из теплообменника газа равна 239°C. Тогда температура на входе: 239-17=222°C.
Средняя разность температур в теплообменнике:
446→429
207 207 Средняя разность температур Δt=207°C
239←222
Поверхность нагрева теплообменника:

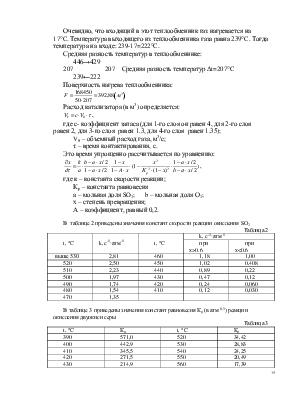

Расход катализатора (в м3) определяется:
 , где с-
коэффициент запаса (для 1-го слоя он равен 4, для 2-го слоя  равен 2, для 3-го
слоя  равен 1.3, для 4-го слоя  равен 1.35);
, где с-
коэффициент запаса (для 1-го слоя он равен 4, для 2-го слоя  равен 2, для 3-го
слоя  равен 1.3, для 4-го слоя  равен 1.35);
V0 – объемный расход газа, м3/с;
τ – время контактирования, с.
Это время упрощенно рассчитывается по уравнению:
 , где к –
константа скорости реакции;
, где к –
константа скорости реакции;
Кр – константа равновесия а – мольная доля SO2; b – мольная доля О2;
х – степень превращения;
А – коэффициент, равный 0,2.

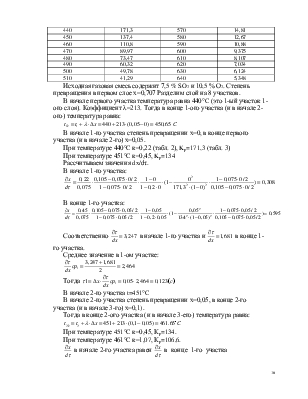

В таблице 2 приведены значения констант скорости реакции окисления SO2
