Температуры теплоносителя тепловой насосной станции

Введение

Промплощадка ОАО ПО УИ ЛПК имеет на своей территории свыше 50 объектов производственного, складского и административно-бытового назначения. Ведущийся на ней процесс производства предусматривает в основном непрерывное потребление больших объемов электрической,  тепловой и иных видов энергии.

Усть-Илимское предприятие ООО "Энергоремонтное производство" (ЭРП) входит в состав лесопромышленного комплекса и выполняет функции перераспределения энергоресурсов между структурными подразделениями комплекса. Основными задачами предприятия являются:

-  бесперебойное обеспечение всех структурных подразделений комплекса всеми видами энергии (тепловой в виде пара и горячей воды, пневматической в виде сжатого воздуха, электроэнергией и др.), а также водой промышленного, хозяйственно-питьевого и противопожарного назначения;

-  рациональная эксплуатация энергооборудования, его обслуживание и ремонт;

-  экономия топливно-энергетических и водных ресурсов.

В ведомстве данного предприятия находятся несколько основных цехов, таких как кислородно-компрессорный, тепло-водоснабжения и т.д., а также большое число вспомогательных подстанций, расположенных вдоль кабельных трасс, водопроводных магистралей, паропроводов, на которых и решаются все вышеперечисленные задачи.

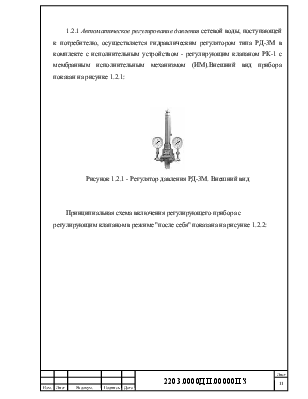

Работа крупных тепловых сетей, особенно при сложных рельефах местности, невозможна без тепловых насосных станций, на которых производят распределение теплоносителя (горячей сетевой воды) посредством оперативных переключений, преобразование её параметров с помощью автоматических устройств регулирования давления, температуры, расхода; контроль над отпуском теплоносителя и над работой насосного оборудования с помощью контрольно-измерительных приборов.

Большинство технологических операций, проводимых на данных участках предприятия, в той или иной степени автоматизированы. Однако уровень автоматизации как в качественном, так и в количественном отношении очень низок и находится на уровне 20-летней давности, поскольку последняя модернизация автоматических средств технологического контроля и управления  проводилась в 80-х годах прошлого века.

Темой дипломного проекта является модернизация системы автоматического регулирования температуры теплоносителя – одного из основных технологических процессов, ведущихся на тепловой насосной станции смешения - структурной единице  ООО "ЭРП". Попутно решается проблема реконструкции узла учета и регистрации отпуска и потребления теплоносителя, как системы, тесно связанной  со всеми качественно-количественными преобразованиями параметров теплоносителя.

 На данный момент оборудование физически и морально устарело, и нуждается в  серьезной реконструкции, которая позволит добиться качественно нового уровня технологии: во-первых, улучшить технико-экономические показатели производства (экономия материальных и энергоресурсов, безаварийное и рациональное использование оборудования и т.д.); и, во- вторых, что немаловажно, реализовать широкий круг экологических мероприятий, повысить безопасность и общую культуру производства (облегчить  труд человека, сделать его более интеллектуальным и интересным).

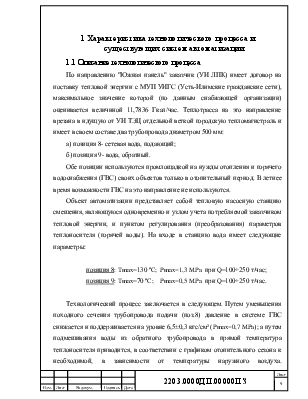

1 Характеристика технологического процесса и

существующих систем автоматизации

1.1 Описание технологического процесса

По направлению "Южная панель" заказчик (УИ ЛПК) имеет договор на поставку тепловой энергии с МУП УИГС (Усть-Илимские гражданские сети), максимальное значение которой (по данным снабжающей организации) оценивается величиной 11,7836 Гкал/час. Теплотрасса на это направление врезана в идущую от УИ ТЭЦ отдельной веткой городскую тепломагистраль и имеет в своем составе два трубопровода диаметром 500 мм:

а) позиция 8- сетевая вода, подающий;

б) позиция 9- вода, обратный.

Обе позиции используются промлощадкой на нужды отопления и горячего водоснабжения (ГВС) своих объектов только в отопительный период. В летнее время возможности ГВС на это направление не используются.
