Электронные пушки для формирования неинтенсивных электронных потоков

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

 «САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ

ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

“ЛЭТИ” ИМЕНИ В.И. УЛЬЯНОВА (ЛЕНИНА)» (СПБГЭТУ)

КАФЕДРА ЭПУ

 «Электронные пушки для формирования неинтенсивных электронных потоков»

Выполнила студентка группы 7203:                                       Васильева Е.В.

Преподаватель:                                                                          Барченко В.Т

Санкт-Петербург

2011 г.

Содержание

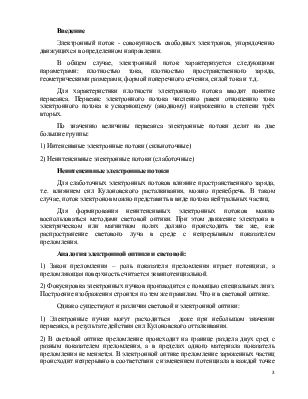

Введение

Электронный поток - совокупность свободных электронов, упорядоченно движущихся в определенном направлении.

В общем случае, электронный поток характеризуется следующими параметрами: плотностью тока, плотностью пространственного заряда, геометрическими размерами, формой поперечного сечения, силой тока и т.д.

Для характеристики плотности электронного потока вводят понятие первеанса. Первеанс электронного потока численно равен отношению тока электронного потока к ускоряющему (анодному) напряжению в степени трёх вторых.

По значению величины первеанса электронные потоки делят на две большие группы:

1) Интенсивные электронные потоки (сильноточные)

2) Неинтенсивные электронные потоки (слаботочные)

Неинтенсивные электронные потоки

Для слаботочных электронных потоков влияние пространственного заряда, т.е. влиянием сил Кулоновского расталкивания, можно пренебречь. В таком случае, поток электронов можно представить в виде потока нейтральных частиц.

Для формирования неинтенсивных электронных потоков можно воспользоваться методами световой оптики. При этом движение электрона в электрическом или магнитном полях должно происходить так же, как распространение светового луча в среде с непрерывным показателем преломления.

Аналогия электронной оптики и световой:

1) Закон преломления – роль показателя преломления играет потенциал, а преломляющая поверхность считается эквипотенциальной.

2) Фокусировка электронных пучков производится с помощью специальных линз. Построение изображения строится по тем же правилам. Что и в световой оптике.

Однако существуют и различия световой и электронной оптики:

1) Электронные пучки могут расходиться  даже при небольшом значении первеанса, в результате действия сил Кулоновского отталкивания.

2) В световой оптике преломление происходит на границе раздела двух сред с разным показателем преломления, а в пределах одного материала показатель преломления не меняется. В электронной оптике преломление заряженных частиц происходит непрерывно в соответствии с изменением потенциала в каждой точке пространства. Распределение потенциала характеризуется формой электродов и распределение потенциала по этим электродам. В приближении неинтенсивных пучков влиянием пространственного заряда на распределение потенциала в межэлектродном промежутке можно пренебречь.
