Задание №3

Дано:  Точки А(160,20,10), В(105,5,30), С(160,40,70), К(85,50,55) и координаты x и y т. S(45,90,Z).

Построить: Пирамиду АВСS, если известно, что АВС- основание пирамиды, S – вершина пирамиды и т. К принадлежит боковой грани АВS.

Решение:

1. Соединим между собой точки А,В и С и получим основание пирамиды АВСS.

2. Поскольку т. К принадлежит плоскости АВS зададим данную плоскость двумя. пересекающимися прямыми а и b.

3. Т.к. координата z для т. S неизвестна, строим прямую l , представляющую собой совокупность всех точек, имеющих координаты x и y точки S. Одна из этих точек непременно будет искомой точкой S.

4. Поскольку точка S - вершина пирамиды, она будет принадлежать как прямой l, так и плоскости АВS, и следовательно будет являться точкой их взаимного пересечения. Находим точку пересечения прямой l с плоскостью АВS, заданной пересекающимися прямыми а и b.

5. Точки А,В и С соединяем с полученной точкой S.

Рисунок 3 – Пример выполнения задания №3

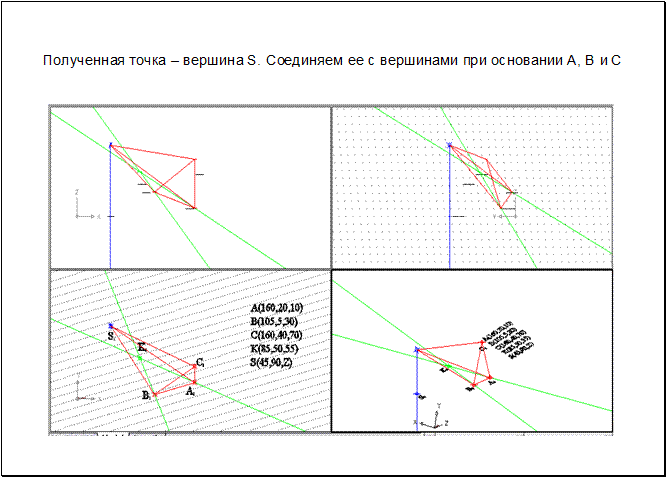

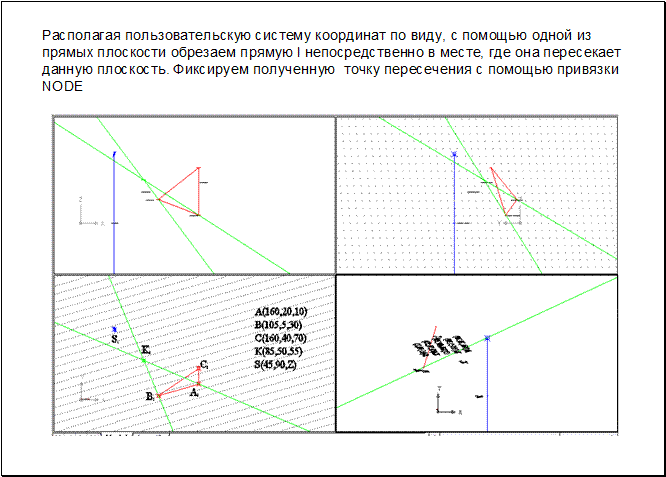

Пошаговое решение представлено на слайдах см. здесь.
